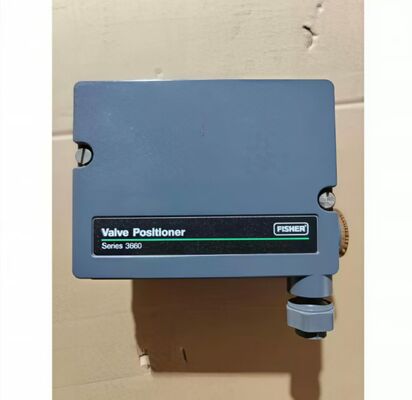

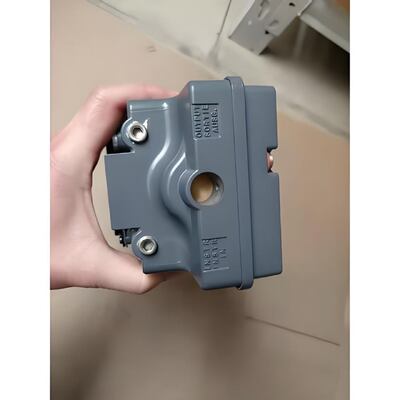

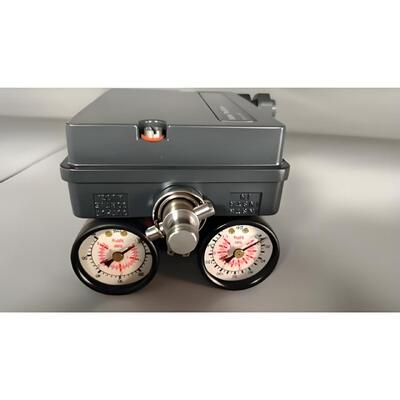

Fisher 3661 enkelwerkende 4-20mA analoge kleppositie-regelaar voor industriële pneumatische actuatoren

Productoverzicht

De Fisher 3661 is een elektro-pneumatische enkelwerkende kleppositie-regelaar voor kleppen met schuivende stang in regeltoepassingen. Hij levert een kleppositie die evenredig is met een standaard milliampère DC-ingangssignaal van een regelapparaat.

Het ontwerp biedt nauwkeurige, snel reagerende instrumentatie die bestand is tegen de trillingen van de meeste fabrieksomgevingen. Een laag stationair luchtverbruik ondersteunt efficiënte werking. Eenvoudig instelbare gain- en dempingsregelingen finetunen de stabiliteit van de positie-regelaar voor specifieke toepassingsvereisten.

De 3661 accepteert een standaard milliampère DC-ingangssignaal en biedt split-range mogelijkheden plus instelbare nul- en span-instellingen. De meeste onderdelen voor 3661 positie-regelaars zijn uitwisselbaar, waardoor de voorraad reserveonderdelen wordt verminderd. De behuizing en het deksel zijn bestand tegen mechanische trillingen en ruwe behandeling. Nul- en span-instellingen kunnen worden uitgevoerd met het deksel erop.

De positie-regelaar werkt met Fisher 657, 667, 1250, 1250R, 3024S en GX actuatoren. Hij kan ook op Baumann actuatoren worden gemonteerd.

Technische Specificaties

Toepassingsindustrie

De Fisher 3661 wordt gebruikt in de petrochemische industrie, energieopwekking, waterbehandeling, papierindustrie en de voedingsmiddelen- en drankenindustrie. Hij is geschikt voor regeltoepassingen op kleppen met schuivende stang.

Veelvoorkomende Problemen

• Geen uitgangssignaal bij aanwezigheid van ingangssignaal: Controleer op verstopte nozzle. Reinig de nozzle. Controleer de luchtdruktoevoer.

• Langzame of abnormale uitgangsdruk: Controleer of de toevoerdruk binnen de specificaties valt. Controleer de pneumatische versterker en het nozzle/flapper-assemblage.

• Slechte lineaire respons: Controleer de nul-veerinstelling. Controleer de positie van het bereikinstelmechanisme.

• Positie-regelaar reageert niet: Verifieer de toevoerdruk en de pneumatische aansluitingen. Controleer of de converter het 4-20 mA signaal ontvangt.

• Luchtlek: Controleer O-ringen, pakkingen en membraan op slijtage. Vervang indien nodig.

Vervangende Modellen

De Fisher 3661 is een volwassen elektro-pneumatisch positie-regelaar platform. Voor moderne digitale communicatie en geavanceerde diagnostiek zijn de Fisher DVC6200 of DVC2000 digitale klepcontrollers de alternatieven van de huidige generatie. Voor bestaande installaties dient de 3661 als het elektro-pneumatische tegenhanger van de 3660 pneumatische positie-regelaar. Voor leveranciers-overkoepelende alternatieven, verifieer de actuator montage, slagbereik en ingangssignaal compatibiliteit alvorens te bestellen.
