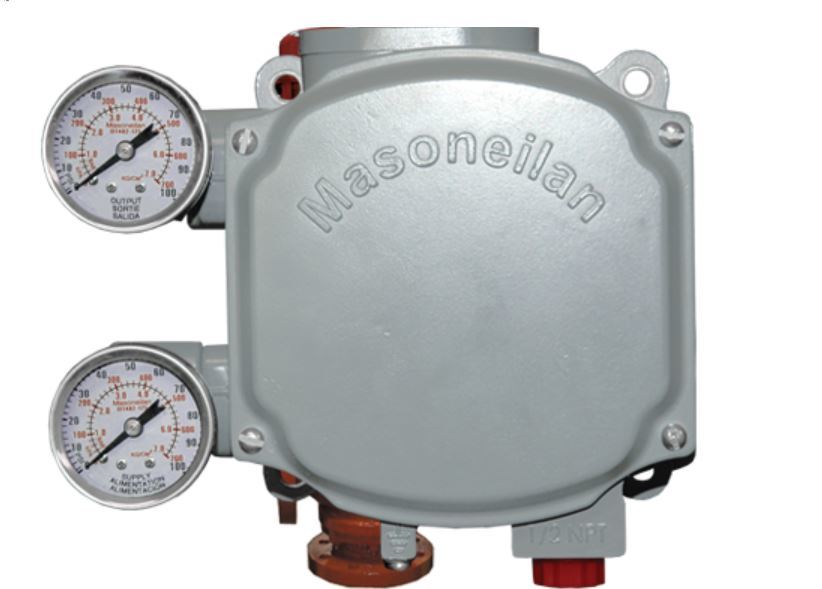

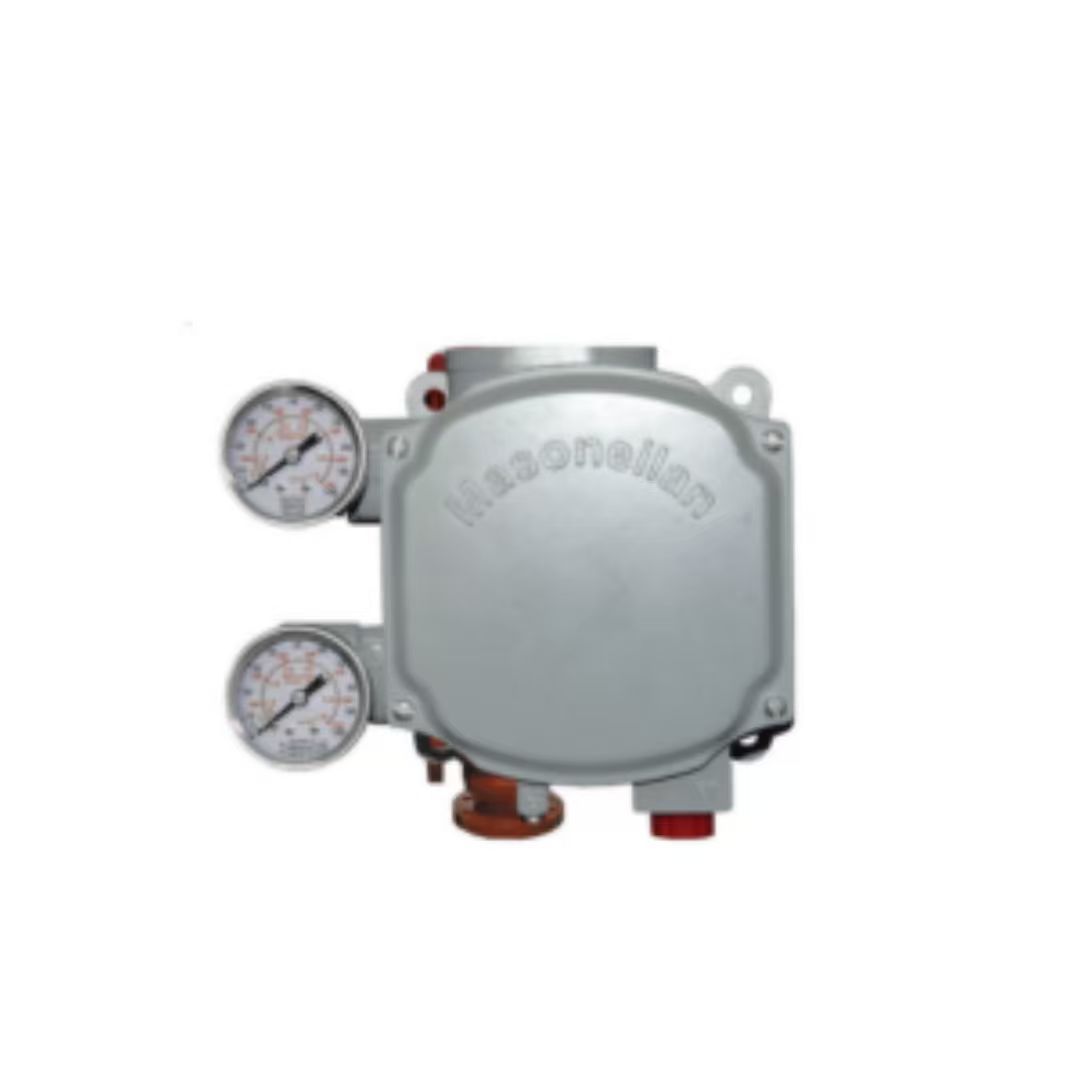

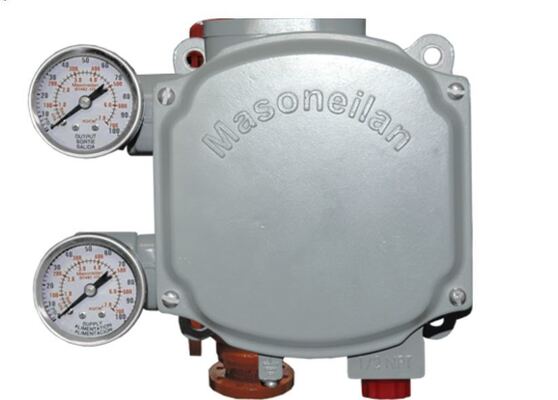

Masoneilan SVI1000 Digitale Klepstandsteller met HART voor Pneumatische Actuatoren

Productoverzicht

De Masoneilan SVI1000 is een digitale kleppositie-regelaar met HART-communicatie die werkt op een 4-20mA lus. Hij is specifiek ontworpen voor enkelwerkende pneumatische regelkleppen. Het apparaat maakt gebruik van een contactloos magnetisch feedback-systeem dat mechanische koppelingen en de bijbehorende slijtage elimineert. Omdat hij lus-gevoed is, is er geen aparte voeding nodig.

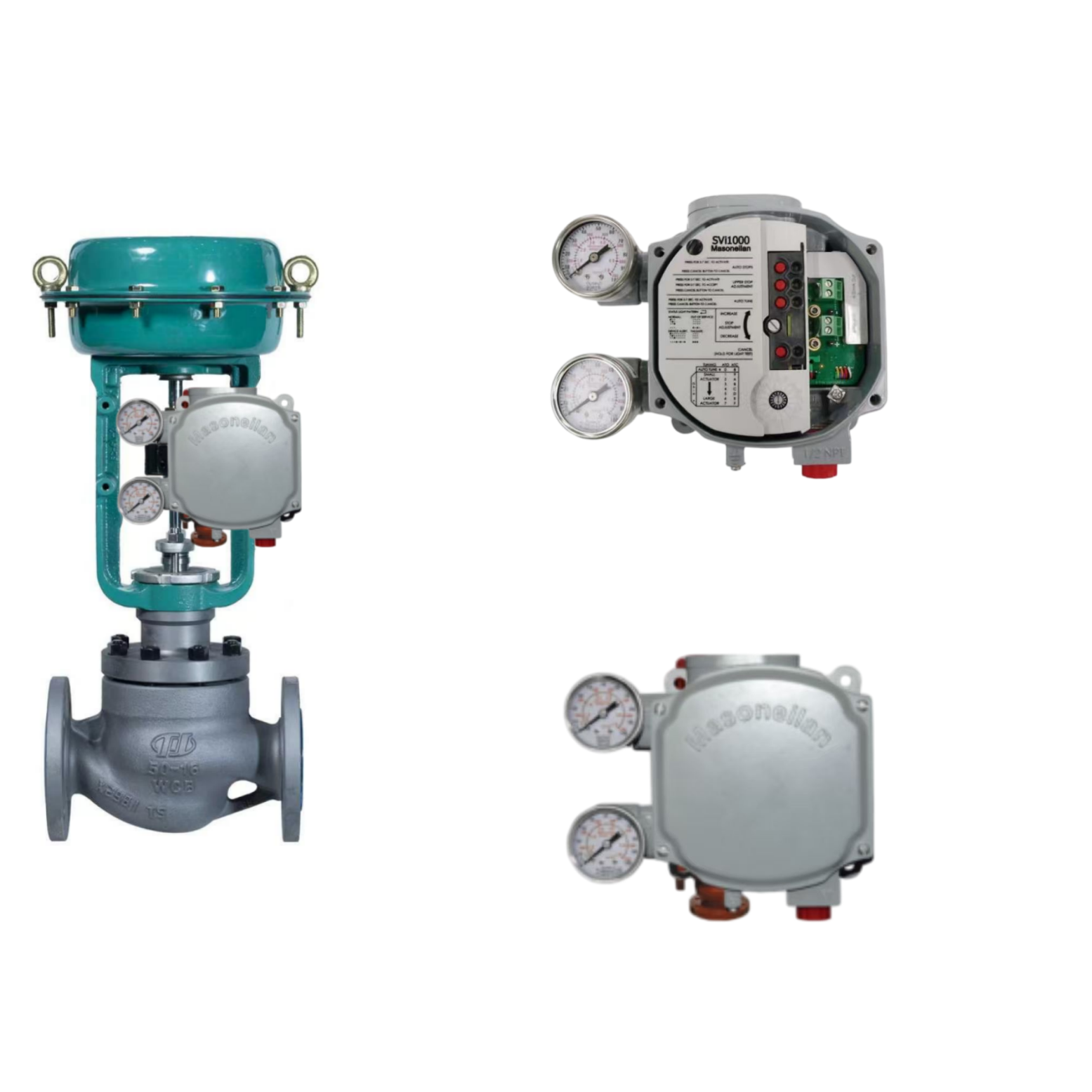

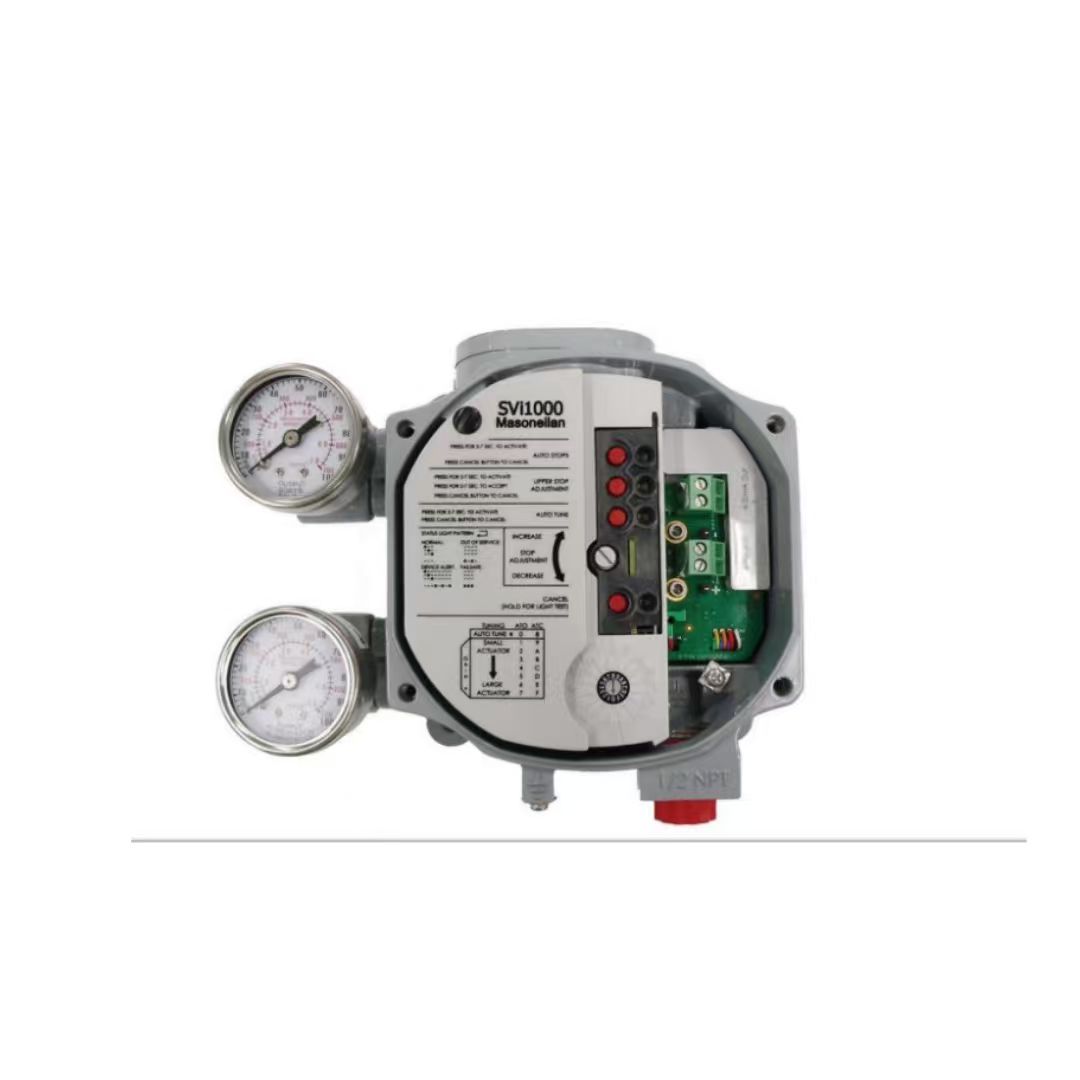

Een lokale interface met drukknop en LED-indicatoren volgt een één-knop-één-functie ontwerp. De meeste kleppen kunnen in minder dan vijf minuten worden geconfigureerd en gekalibreerd. HART Revisie 5 of 7 is veldselecteerbaar. Twee ingebouwde solid-state schakelaars kunnen worden gebruikt voor positie-indicatie. Het universele montageontwerp werkt met zowel lineaire als roterende actuatoren.

Technische Specificaties

Toepassingsindustrie

De Masoneilan SVI1000 wordt gebruikt in energieopwekking, chemische verwerking, raffinage, petrochemie en olie en gas. Typische toepassingen zijn stoomturbogeneratoren, condensors, koeltorens, warmteterugwinningsstoomgeneratoren, destillatie, hydroprocessing, cracking, blending, pijpleidingintegriteit en gascompressie. De eenvoudige installatie en betrouwbare magnetische feedback maken hem ideaal voor routinematige gasklepregeling op enkelwerkende pneumatische kleppen.

Veelvoorkomende problemen

• Positie-regelaar reageert niet op ingangssignaal: Controleer of de voedingsdruk binnen 20-100 psi valt en of de pneumatische aansluitingen stevig zijn. Controleer of de apparaatmodus is ingesteld op Normaal.

• Kleppositie reageert langzaam of helemaal niet: Bevestig dat de luchtdrukinstelling groter is dan de veer-eindwaarde plus 10 psig. Controleer voor actuatoren met een groot volume of de drukval tijdens het vullen minder dan 15% is.

• Positiefoutmelding: Voer een klepsignatuur uit met de SVI1000 Basic DTM. Controleer op strakke pakkingen, ophoping op de stang of wrijving van de actuator. Voer Autotune of Manual tuning uit.

• Marginale voeding (alle LED's uit): Ingangsstroom is lager dan 3.85 mA. Verhoog de lus-stroom naar 4 mA voor kalibratie en diagnostiek.

• Kalibratie mislukt: Kalibratie van de ingangssensor viel buiten het acceptabele bereik. Gebruik precisie meetapparatuur en voer de kalibratie uit volgens de grenswaarden.

• Hardwarefout (SelfCheckError): Verwijder de stroom gedurende twee minuten en start opnieuw op. Wis het alarm via ValVue of HART Host. Als de fout aanhoudt, vervang dan de elektronica module.

Vervangende modellen

De Masoneilan SVI1000 is een basis digitale positie-regelaar. Voor toepassingen die geavanceerde klepdiagnostiek, hogere stroomcapaciteit of SIL-gecertificeerde veiligheidsfuncties vereisen, zijn de SVI II AP of SVI3 series de volgende opties uit dezelfde productlijn. Voor alternatieven van andere leveranciers, controleer de actuator montage, slagbereik en communicatieprotocol voordat u bestelt.
