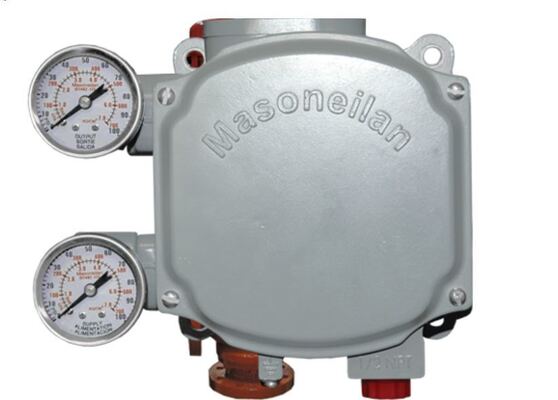

Masoneilan SVI1000 Digitale Klepstandsteller Zonder Contact HART voor Pneumatische Actuatoren

Productoverzicht

De Masoneilan SVI1000 is een digitaal aangedreven kleppositie-instrument dat HART-communicatie gebruikt. Het is ontworpen voor pneumatische regelkleppen met enkelwerkende aandrijving. Een contactloos magnetisch feedbacksysteem elimineert mechanische verbindingen en slijtage. Het apparaat haalt zijn stroom uit de 4-20mA lus, dus er is geen aparte voeding nodig.

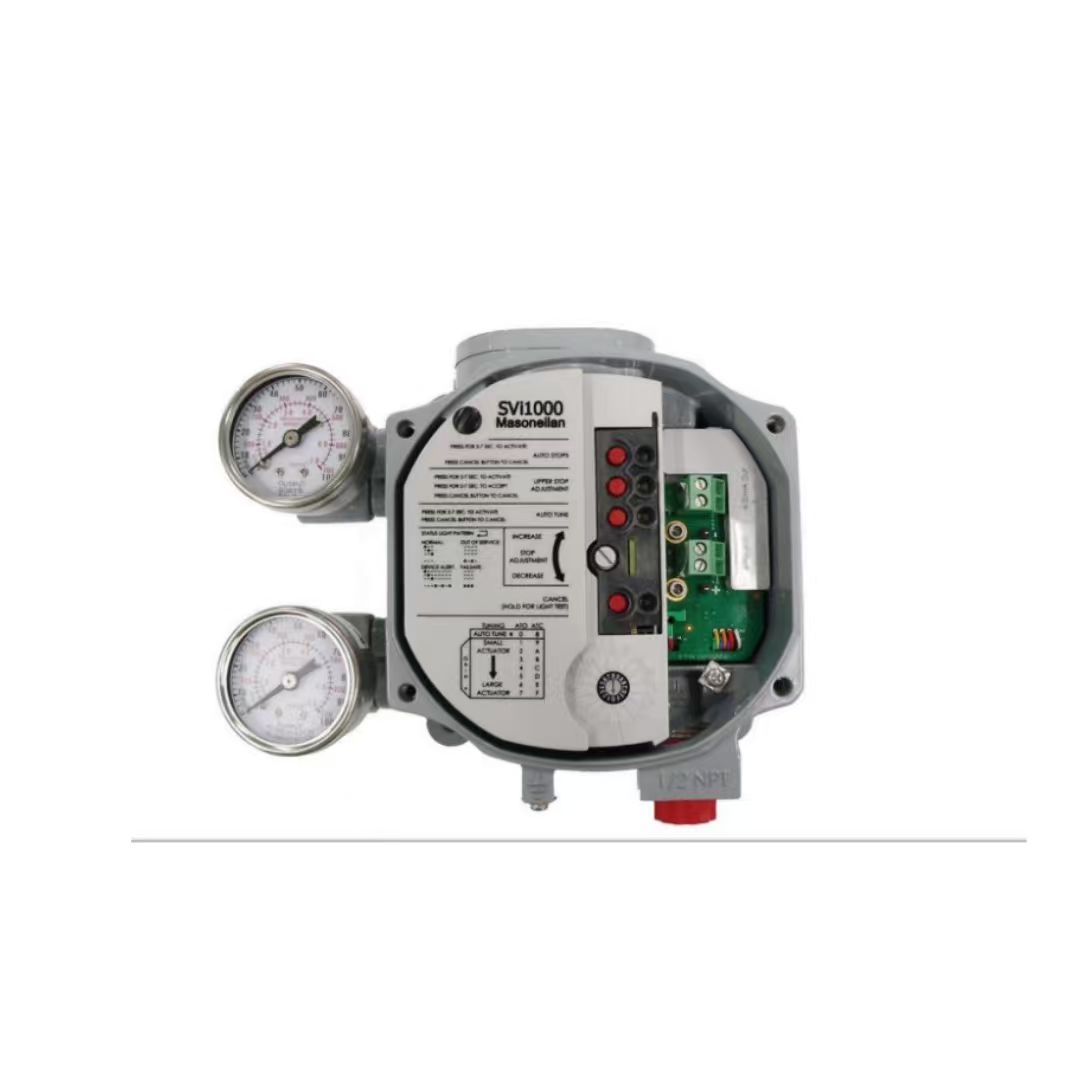

Een lokale interface met drukknop en LED-indicatoren volgt een lay-out van één knop per functie. De meeste kleppen kunnen in minder dan vijf minuten worden geconfigureerd en gekalibreerd. HART Revisie 5 of 7 kan in het veld worden geselecteerd. Twee ingebouwde solid-state schakelaars zijn beschikbaar voor positie-indicatie. Het universele montageontwerp past op zowel lineaire als roterende actuatoren.

Technische Specificaties

Toepassingsindustrie

De Masoneilan SVI1000 wordt gebruikt in energieopwekking, chemische verwerking, raffinage, petrochemie en olie en gas. Typische toepassingen zijn stoomturbogeneratoren, condensors, koeltorens, warmteterugwinningsstoomgeneratoren, destillatie, hydroprocessing, cracking, blending, pijpleidingintegriteit en gascompressie. De eenvoudige installatie en betrouwbare magnetische feedback maken het ideaal voor routinematige gasklepbesturing op pneumatische kleppen met enkelwerkende aandrijving.

Veelvoorkomende problemen

• Positie-instrument reageert niet op ingangssignaal: Controleer of de voedingsdruk binnen 20-100 psi valt en of de pneumatische aansluitingen goed vastzitten. Controleer of de apparaatmodus is ingesteld op Normaal.

• Kleppositie reageert langzaam of helemaal niet: Bevestig dat de luchtdrukinstelling groter is dan de veer eindwaarde plus 10 psig. Controleer voor actuatoren met een groot volume of de drukval tijdens het vullen minder dan 15% is.

• Positiefoutmelding: Voer een klepsignatuur uit met de SVI1000 Basic DTM. Controleer op strakke pakkingen, ophoping op de stang of actuatorwrijving. Voer Autotune of Handmatige afstemming uit.

• Marginale voeding (alle LED's uit): Ingangsstroom is lager dan 3,85 mA. Verhoog de lusstroom naar 4 mA voor kalibratie en diagnostiek.

• Kalibratie mislukt: Ingangssensor kalibratie viel buiten het acceptabele bereik. Gebruik precisie meetapparatuur en voer de kalibratie uit volgens de grenswaarden.

• Hardwarefout (SelfCheckError): Verwijder de stroom gedurende twee minuten en start opnieuw op. Wis het alarm via ValVue of HART Host. Als de fout aanhoudt, vervang dan de elektronica module.

Vervangende modellen

De Masoneilan SVI1000 is een basis digitaal positie-instrument. Voor toepassingen die geavanceerde klepdiagnostiek, hogere stroomcapaciteit of SIL-gecertificeerde veiligheidsfuncties vereisen, zijn de SVI II AP of SVI3 series de volgende opties uit dezelfde productlijn. Voor alternatieven van andere leveranciers, controleer de actuator montage, slagbereik en communicatieprotocol voordat u bestelt.
