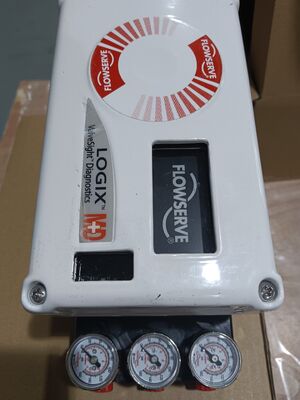

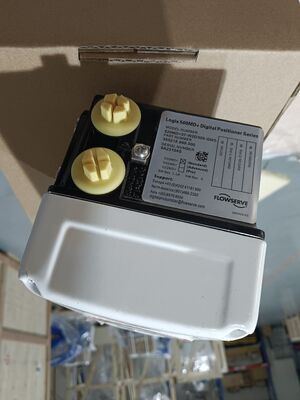

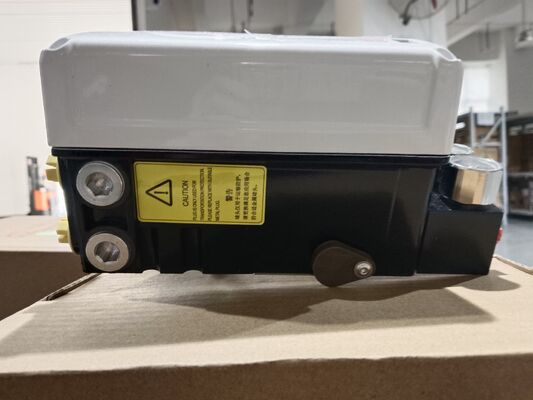

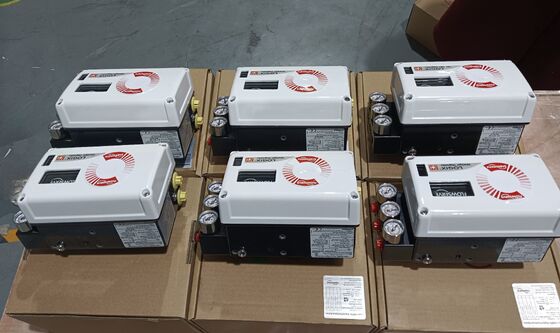

Flowserve Logix 520MD High-Performance Digitale Klepafsluiter met HART Communicatie en Pneumatische Uitgang

1
MOQ
US $2,000 ~ $5,500
Prijs
Flowserve Logix 520MD High-Performance Digitale Klepafsluiter met HART Communicatie en Pneumatische Uitgang
Kenmerken Galerij Productomschrijving Beoordelingen & Recensies Verzoek om een Citaat
Kenmerken
Specificaties
Materiaal: Aluminiumlegering
Stroom: PNEUMATISCH
Structuur: Controle, hoekslag
Sollicitatie: Algemeen, industrieel
Standaard of niet-standaard: Standaard
Type: Controle, pneumatisch
Standaard: DIN, ANSI, BS, ASTM
Markeren:

Hart Communicatie digitale klep positioner

,

High-Performance Klepafsluiter

,

Pneumatische Uitgang Regelklep Afsluiter

Basis informatie
Merknaam: Flowserve Logix
Modelnummer: 520MD
Betalen & Verzenden Algemene voorwaarden
Verpakking Details: kartonnen of houten kist, 30×30×30 cm
Levertijd: 5~8 weken
Betalingscondities: T/T
Levering vermogen: 2.750 eenheden per jaar
Productomschrijving

Productoverzicht

De Flowserve Logix 520MD is een digitale kleppositie-indicator met hoge prestaties die HART-communicatie gebruikt. Het accepteert een tweeweg 4-20mA stuursignaal en levert een proportionele pneumatische output naar een klepactuator. De unit wordt volledig gevoed door het 4-20mA ingangssignaal. Het regelt enkelwerkende actuatoren met lineaire en roterende bevestigingen.

De positie-indicator gebruikt een multi-variabel gain tuning-algoritme dat grote stapveranderingen met minimale overshoot toestaat, terwijl het een hoge resolutie behoudt voor zeer kleine stapveranderingen. Een Auto-tune procedure cycelt de actuator om een gemeten respons te genereren en selecteert automatisch gain-waarden die de actuatorprestaties optimaliseren. Een gain modifier selector maakt verdere fijnafstemming van de berekende gain mogelijk. Eenvoudige DIP-schakelaars regelen de tuning-modus en andere veelvoorkomende instellingen, terwijl ValveSight-software standaard diagnostische functionaliteit biedt.

Het ontwerp biedt snelle, eenvoudige en nauwkeurige kalibratie met zelfkalibratie en selecteerbare gain. Het stationaire luchtverbruik is laag en het tweefasige regelontwerp biedt snellere responstijden en strakkere regeling. De unit ondersteunt HART 5, 6 en 7 en is geschikt voor gebruik in gevaarlijke gebieden.

Technische Specificaties



Parameter Specificatie
Merk Flowserve
Communicatieprotocol HART 5, 6 en 7
Ingangssignaal 4-20mA (HART), tweeweg
Data-interface Bedraad
Diagnostiek Standaard diagnostische functionaliteit via ValveSight-software
Voedingsdruk 1,5 tot 6,0 bar (22 tot 87 psig)
Uitgangssignaal Pneumatisch (0 tot 100% van de luchtdruk)
Lineariteit < ±1,0% typisch
Herhaalbaarheid < 0,2%
Dode band < 0,2%
Montagetype Roterende en lineaire actuatoren; Enkelwerkend
Bedrijfstemperatuur -40°C tot +80°C (-40°F tot +178°F)
Behuizingsclassificatie IP66 / NEMA 4X
Materiaal behuizing Industrieel aluminium
Gewicht Ongeveer 3,5 kg
Minimale bedrijfsstroom 3,6 mA (zonder AO); 3,83 mA (met AO)
Spanningsvoeding (maximaal) 30 VDC
Luchtverbruik (stationair) 0,08 Nm³/u @ 1,5 bar tot 0,12 Nm³/u @ 6,0 bar
Uitgangsstroomcapaciteit Tot 7,0 Nm³/u @ 6,0 bar
Certificeringen ATEX, FM, CSA, SIL 2
Intrinsiek veilig Klasse I Divisie 1 Groepen A-D
Niet-ontstekend Klasse I Divisie 2 Groepen A-D

Toepassingsindustrie

De Flowserve Logix 520MD wordt gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterzuivering en farmaceutische industrieën. Belangrijke toepassingen zijn pijpleiding- en actuatorbesturing, positionering van reactorkleppen, automatisering van turbineturbine bypass, stromingsregeling in installaties en hygiënische klepoperaties. De gecertificeerde classificatie voor gevaarlijke gebieden maakt het geschikt voor veeleisende procesomgevingen.

Veelvoorkomende problemen

  • Geen LED-knippering: Stroom is lager dan 3,6 mA of de polariteit van de bedrading is onjuist. Verifieer dat de voedingsstroom ten minste 3,6 mA is en controleer de polariteit.

  • Onregelmatige communicatie: HART-signaalproblemen. Controleer of de bandbreedte van de stroombron beperkt is tot 25 Hz. Verifieer de kabellengte en impedantie. Gebruik een compatibele intrinsiek veilige barrière.

  • Unit reageert niet op analoge commando's: Unit is in digitale commandomodus of er is een kalibratiefout opgetreden. Wijzig de commandomodus naar analoog. Kalibreer de unit opnieuw.

  • Kleppositieaflezing niet zoals verwacht: Positiesensor niet op 180 graden gemonteerd, slag niet gekalibreerd, of MPC actief. Verplaats de sensor. Kalibreer de slag.

  • Klep volledig geopend of gesloten: Slag niet gekalibreerd, Hall-sensor interne lus niet aangesloten, verkeerde luchtactie ingesteld, of leidingen omgedraaid. Kalibreer de slag. Controleer de hardwareverbindingen.

  • Kalibratie van wrijving vereist: Geen wrijvingskalibratie uitgevoerd sinds fabrieksreset. Voer wrijvingskalibratie uit via het displaymenu, handheld of DTM.

Vervangende modellen

De Flowserve Logix 520MD-serie is een volwassen digitaal positieplatform. Voor toepassingen die extra veiligheidsintegriteit vereisen, biedt de Logix 520MD+-variant verbeterde functies. Voor nieuwere installaties zijn de Logix 3200MD en Logix 3800MD alternatieve modellen binnen dezelfde productfamilie. Voor alternatieven van andere leveranciers, verifieer de actuatorbevestiging, slagbereik en communicatieprotocol voordat u bestelt.
