Productoverzicht

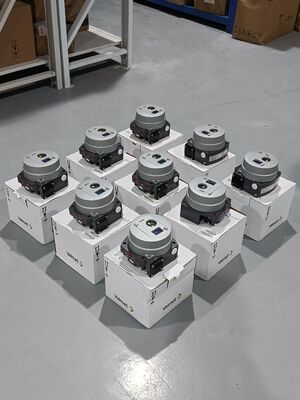

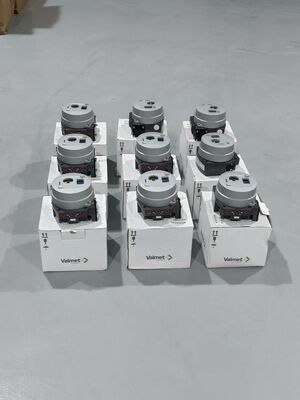

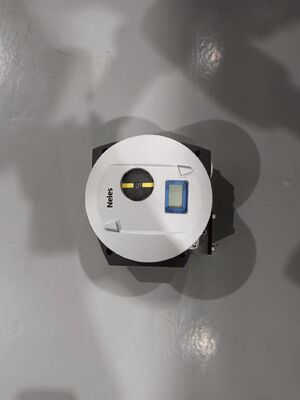

De Neles ND9000 is een op microcontrollers gebaseerde intelligente klepcontroller ontworpen voor nauwkeurige en betrouwbare pneumatische actuatorbesturing.het controleert voortdurend het commando-signaal en vergelijkt het met de werkelijke kleppositieDe ND9000 is compatibel met vrijwel alle bedieningskleppen in alle industriële sectoren.
Met de contactloze positiemeting wordt mechanische slijtage in het terugkoppelingspad uitgesloten.Inbedrijfstelling is snel met behulp van de lokale gebruikersinterface (LUI) of de DTM/EDD-configuratie op afstandEen 1-puntskalibratiemogelijkheid maakt de installatie op in gebruik zijnde kleppen mogelijk zonder onderbreking van het proces.
De ND9000 heeft de SIL 2-certificering van de TÜV volgens IEC 61508 en biedt uitgebreide diagnoses: zelfdiagnoses, online diagnoses, prestatiediagnoses en communicatiediagnoses.Het apparaat registreert tot 8000 online alarmen en onderhoudsherinneringen met 25 jaar gegevensbewaringMet geavanceerde diagnostische mogelijkheden kunnen operators de wrijving van de kleppen, de veerkracht en de slijtage volgen voor voorspellend onderhoud.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Merken | Neles |
| Communicatieprotocol | HART 6 of 7; Foundation Fieldbus; Profibus PA |
| Invoersignaal | 4-20mA (HART); Fieldbus |
| Gegevensinterface | Draadloos |
| Diagnostiek | Zelfdiagnostiek; Online-diagnostiek; Prestatie-diagnostiek; Communicatie-diagnostiek; Online Valve Signature; Performance View |
| Voedingsdruk | 1.4·8 bar (20·115 psig) |
| Montage-type | met een vermogen van niet meer dan 50 W |
| Werktemperatuur | -40°C tot +85°C (-40°F tot +185°F), standaard; -53°C tot +85°C (-63°F tot +185°F), arctische versie |
| Positioneringsnauwkeurigheid | ±0,1% volle schaal |
| Dead Band | ≤ 0,1% |
| Hysteresis | < 0,5% |
| Bescherming van de behuizing | IP66 / NEMA 4X |
| Huismateriaal | ND9100: geanodiseerd aluminiumlegering + polymeerbedekking; ND9200: geanodiseerd aluminium + gehard glas; ND9300/9400: volledig 316 roestvrij staal |
| Gewicht (ND9100) | Ongeveer 1,8 kg. |
| Luchtverbindingen | G 1/4 (ND9100); 1/4 NPT (ND9200) |
| Lineaire reisspanne | 10 ∼ 120 mm |
| Roterende reisspanne | 45 ̊95° (metingsbereik 110° met vrij draaiende terugkoppelingsas) |
| Certificeringen | SIL 2 (TÜV, IEC 61508); ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, NEPSI |
| Communicatie-software | FDT/DTM; EDD |
Toepassingsindustrie
De Neles ND9000 wordt ingezet in olie en gas, chemische verwerking, elektriciteitsopwekking, pulp en papier, mijnbouw en algemene industriële automatisering.Typische toepassingen zijn onder meer leiding- en actuatorbesturing, reactorklep positionering, turbine bypass automatisering, stroomregulatie, en mijnen float control.Het apparaat kan worden geïntegreerd met alle belangrijke DCS-systemen en ondersteunt montagepakketten voor actuatoren van derdenVoor offshore-installaties zijn versies beschikbaar die door de marine zijn goedgekeurd.
Veel voorkomende problemen
Kalibratie mislukt wegens valvenpositie buiten bereik: Controleer de luchttoevoerdruk. Voor dubbelwerkende aandrijvingen moet de druk ongeveer 10 PSI lager zijn dan de verwachte minimumtoevoer. Voor enkelwerkende aandrijvingen mag de nominale aandrijving van de aandrijver niet worden overschreden.Controleer of de H-Clip op de feedback hefboom gelijk is, recht en uitgelijnd met de retourkoppelingsas van de klep.
ERR / Reis te kort: De positioner heeft vastgesteld dat de fysieke terugkoppelingshoek van de as tijdens de Autotune niet de minimale elektrische meetdrempel heeft bereikt.
ERR / controleafwijking: De kleppositie afwijkt van het ingestelde punt boven de geconfigureerde limiet. Controleer of de klep vastzit, of de wrijving toeneemt of of er problemen met de luchttoevoer zijn.
Waarschuwing voor het opsporen van jacht: Valvoerschommeling gedetecteerd. Verander het prestatieniveau naar minder agressief om de klep te stabiliseren. Controleer of de capaciteit van de spoelklep voldoende is voor de aandrijver.
Positie kalibratie mislukt: Controleer de configuratieparameters en de montage van de controller. Controleer of de controlleras correct is uitgelijnd.
Temperatuursensor storing: Temperatuurmeting mislukt. De nauwkeurigheid van de metingen wordt verminderd. Vervang het ND-apparaat bij de volgende onderhoudsmogelijkheid.
Aanbodspanning buiten grenzen: de toevoerdruk is overschreden onder de gespecificeerde bedrijfsomstandigheden.
Vervangingsmodellen
De Neles ND9000 is een volwassen intelligent klep bedieningsplatform.de ND7000-serie positioneringsapparaten zijn directe voorgangers de ND9000 dient als een functionele upgrade met verbeterde diagnostische en veldbusopties. De ND9103HX8T en ND9106HX8T zijn specifieke modelvarianten binnen de ND9000-serie die een verbeterde explosiebestendige certificering bieden.reisafstand, en het communicatieprotocol voor het bestellen.
