Productoverzicht

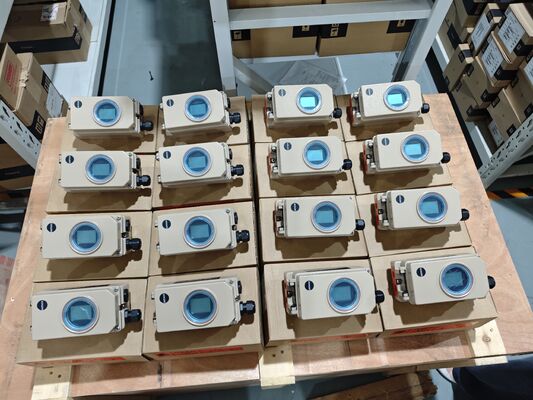

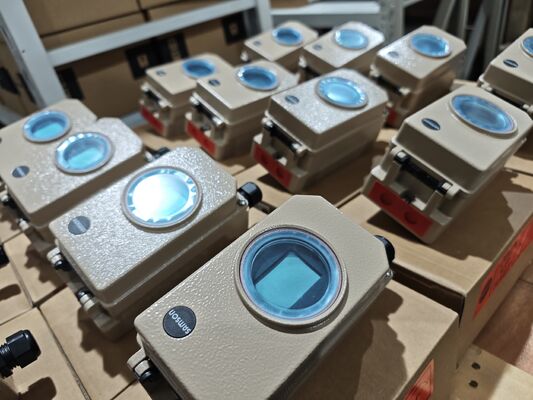

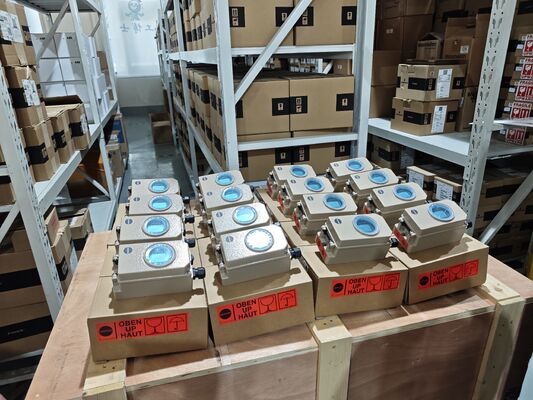

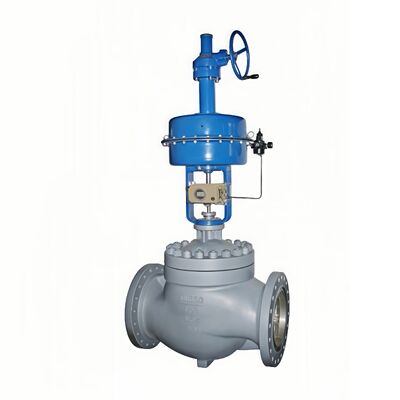

De Samson 3730-3 is een elektropneumatische kleppositie-indicator met HART-communicatie, ontworpen voor bevestiging aan pneumatische regelkleppen. Het is een enkelwerkende of dubbelwerkende positie-indicator die het ingangscontrolesignaal van het controlesysteem vergelijkt met de werkelijke klepverplaatsing of rotatiehoek, en vervolgens een overeenkomstig pneumatisch signaal naar de actuator stuurt.
De positie-indicator is zelfkalibrerend en past zich automatisch aan de regelklep en de pneumatische actuator aan. Het beschikt over een gekalibreerde slag-sensor zonder gevoelige tandwielen, zodat deze niet wordt beïnvloed door mechanische slijtage van de transmissie. Het apparaat biedt vier verschillende initialisatiemodi voor automatische opstart, waaronder een "Sub" (substitutie) modus die het mogelijk maakt de positie-indicator in noodgevallen op te starten terwijl de fabriek draait zonder de klep te bewegen.

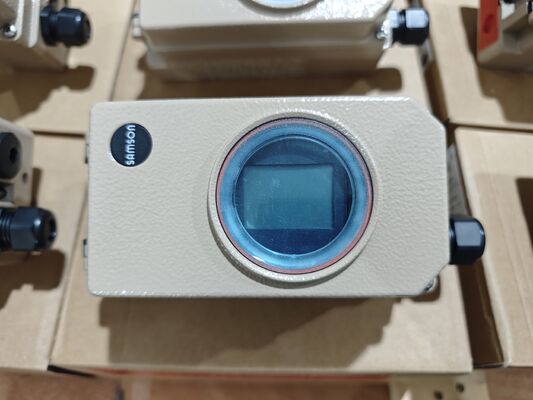

Alle parameters worden opgeslagen in niet-vluchtig EEPROM-geheugen, beschermd tegen stroomuitval. Het tweewegsysteem heeft een kleine elektrische belasting van 410 Ω. Het LCD-display kan in elke montagepositie worden afgelezen dankzij een roteerbare leesrichting. Configuratie wordt afgehandeld via een eenvoudige bediening met één knop en een menu-gestuurde bediening, of via een pc met TROVIS-VIEW software via de SSP seriële interface.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Merk | Samson |
| Communicatieprotocol | HART |
| Ingangssignaal | 4 tot 20 mA |
| Data-interface | Bekabeld |
| Diagnostiek | EXPERTplus klepdiagnostiek; Zelftest; NAMUR NE 107 status |
| Voedingdruk | 1,4 tot 7 bar (20 tot 105 psi) |
| Montagetype | Lineaire en roterende actuatoren; Enkel- en dubbelwerkend |
| Klep slag | 3,6 tot 300 mm |
| Openingshoek | 24 tot 100° |
| Bedrijfstemperatuur | -20 tot +80°C |
| Behuizingsbescherming | IP 66 / NEMA 4X |
| Materiaal behuizing | Gegoten aluminium of roestvrij staal |
| Elektrische belasting | 410 Ω bij 20 mA |
| Minimale stroom | 3,6 mA voor display; 3,8 mA voor bedrijf |
| Signaaldruk (uitgang) | 0 bar tot voedingsdruk; softwarematig beperkt tot 1,4/2,4/3,7 bar |
| Luchtkwaliteit | ISO 8573-1: maximale deeltjesgrootte/dichtheid Klasse 4, oliegehalte Klasse 3, dauwpunt Klasse 3 |
| Certificeringen | SIL-geschikt; ATEX, IECEx, FM, CSA (afhankelijk van versie) |
| Communicatiesoftware | TROVIS-VIEW; DTM beschikbaar |
Toepassingsindustrie
De Samson 3730-3 wordt gebruikt in de chemische en petrochemische verwerking, energieopwekking, pulp en papier, en algemene industriële automatisering. Het is geschikt voor uitdagende transit tijden, uitdagende omgevingsomstandigheden, smoordienst en toepassingen die een externe slag-sensor vereisen. De geïntegreerde EXPERTplus diagnostiek maakt voorspellend onderhoud voor regelkleppen mogelijk.
Veelvoorkomende problemen
Initialisatiefout: Controleer of de voedingsdruk binnen 1,4~7 bar ligt. Verifieer dat de slag-sensor correct is aangesloten en dat de klep niet vastzit.
Nulkalibratiefout: Het nulpunt ligt buiten het bereik. Controleer de montage en initialiseer de positie-indicator opnieuw.
Communicatiestatusfout: Controleer de HART-communicatiebedrading. Verifieer dat de belastingsweerstand binnen de specificaties valt (410 Ω). Inspecteer op overloop-, framing- of pariteitsfouten in de communicatiebuffer.
Positie-indicator reageert niet op ingangssignaal: Controleer de voedingsdruk en pneumatische aansluitingen. Verifieer dat het apparaat in de juiste bedrijfsmodus staat.
Klep bereikt eindpositie niet: Verifieer dat de instelling voor de uitgangsdrukbegrenzing niet te laag is. Controleer op luchtlekken in leidingen en actuator.
Fout temperatuursensor: Temperatuurmeting mislukt. De nauwkeurigheid van de diagnostiek kan verminderd zijn. Neem contact op met de service voor vervanging.
Vervangende modellen
De Samson 3730-3 zal in de nabije toekomst worden stopgezet. De directe vervanging is de TROVIS 3730-3, de volgende generatie slimme positie-indicator met HART 7-communicatie en geoptimaliseerde EXPERTplus klepdiagnostiek. De TROVIS 3730-3 beschikt over een contactloze interne positie-sensor, halve luchtverbruik van eerdere versies, en gebruikt dezelfde montageonderdelen als de 373x-serie. Andere modellen in de serie zijn de 3730-4 (Profibus) en 3730-5 (FOUNDATION Fieldbus). Voor cross-vendor alternatieven worden de Neles ND9000-serie en Masoneilan SVI-II-serie vaak genoemd als directe concurrenten.
