Productoverzicht

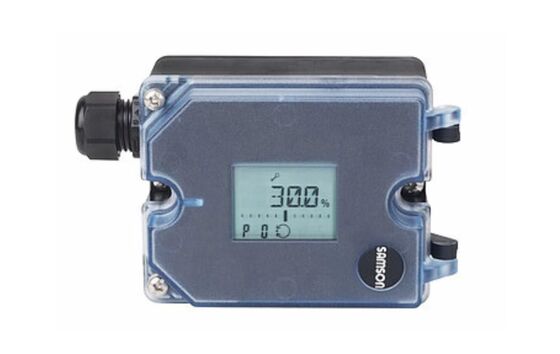

De Samson 3725 is een compacte, zelfkalibrerende elektropneumatische positioner voor pneumatische globekleppen en roterende kleppen. Het is een enkelwerkend apparaat dat het stuursignaal van het systeem vergelijkt met de werkelijke klepsteelpositie of openingshoek, en vervolgens een proportionele pneumatische output naar de actuator stuurt. Contactloze magnetoresistieve detectie elimineert mechanische slijtage in het terugkoppelpad. De unit is bestand tegen omgevingsinvloeden en stoomhamering. Drie capacitieve toetsen en een LCD met selecteerbare leesrichting maken de bediening intuïtief vanuit elke montagepositie. Alle parameters worden opgeslagen in niet-vluchtig EEPROM voor bescherming bij stroomuitval. Variabele automatische opstart met vooraf ingestelde parameters betekent dat alleen afwijkingen van standaardwaarden aangepast hoeven te worden. Een functie voor nauwsluitend sluiten is beschikbaar en het nulpunt wordt continu bewaakt.
Technische specificaties
| Parameter | Specificatie |
|---|---|
| Merk | Samson |
| Communicatieprotocol | HART (optioneel) |
| Ingangssignaal | 4 tot 20 mA, 2-draads unit |
| Data-interface | Bedraad |
| Diagnostiek | Continue monitoring van het nulpunt |
| Toevoerdruk | Max. 7 bar |
| Montagetype | Lineaire en roterende actuatoren; Enkelwerkend |
| Slag (instelbaar) | 3,75 tot 50 mm |
| Openingshoek | 24 tot 100° |
| Bedrijfstemperatuur | -25 tot +80°C |
| Behuizingsbescherming | IP 66 |
| Materiaal behuizing | PPA (polyphthalamide), UV-bestendig |
| Luchtverbindingen | G 1/4 of 1/4 NPT |
| Minimale stroom | 3,8 mA |
| Belastingimpedantie | Max. 6,3 V (315 Ω bij 20 mA) |
| Karakteristieke curven | 3 slagcurven, 9 rotatiehoekcurven |
| Explosiebescherming | Type 3725-000: Zonder; Type 3725-110: ATEX; Type 3725-113: GOST; Type 3725-130: CSA |
| Certificeringen | Scheepsbouwcertificaat |
Toepassingsindustrie

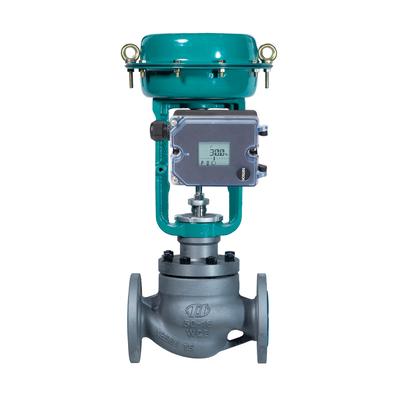

De Samson 3725 wordt gebruikt in de chemische en petrochemische verwerking, energieopwekking en algemene industriële automatisering. Het is geschikt voor smoorregeling en toepassingen waar een compact ontwerp, eenvoudige bediening en robuustheid essentieel zijn. De positioner is ontwikkeld voor universeel gebruik op lineaire en roterende actuatoren.
Veelvoorkomende problemen
Positioner reageert niet op ingangssignaal: Controleer de toevoerdruk (max. 7 bar). Verifieer dat de pneumatische aansluitingen goed vastzitten.
Klepstand komt niet overeen met ingangssignaal: Controleer de instelling van de karakteristieke curve. Verifieer dat de bedrijfsrichting correct is ingesteld. Kalibreer het nulpunt opnieuw.
Onregelmatige werking of oscillatie: Inspecteer op luchtlekken in leidingen en fittingen. Controleer op overmatige wrijving in de kleppakking of actuator.
Fout bij kalibratie van het nulpunt: Het nulpunt ligt buiten het bereik. Controleer de montage en stel het nulpunt opnieuw in.
Initialisatiefout: Controleer de toevoerdruk en de aansluiting van de slag-sensor. Verifieer dat de klep niet vastzit.
Vervangende modellen
De Samson 3725 is een compact positionerplatform. De TROVIS 3730-1 is een directe vervanging met HART-communicatie en verbeterde functies. Het Type 3724 is ook beschikbaar als alternatief in dezelfde serie. Voor alternatieven van andere fabrikanten, verifieer de actuator montage, het slagbereik en het communicatieprotocol voordat u bestelt.
