HART 5 / HART 7 Digitale Klepstandsteller met IP66 en 4-20 mA Ingang voor Procesregeling

Productoverzicht

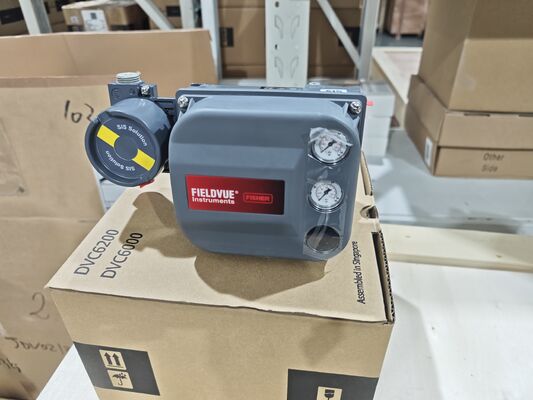

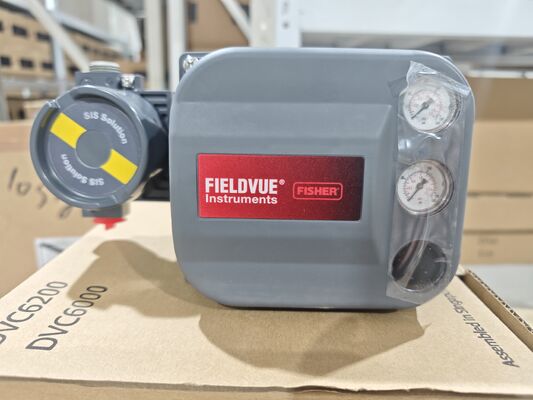

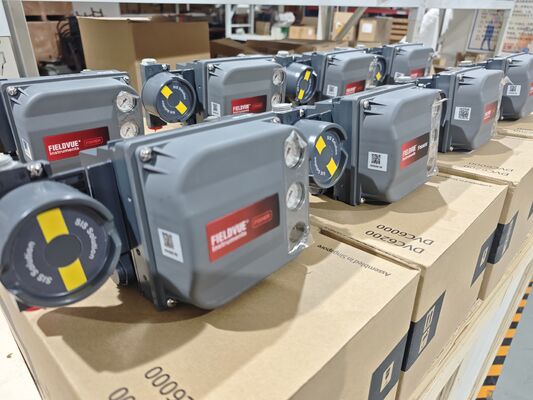

Het Fisher DVC6200 Digitale Klepstandsteller Pakket wordt geleverd als een volledig in de fabriek voorgemonteerde en geteste oplossing voor nauwkeurige klepbesturing in procesindustrieën. Het combineert de digitale klepstandsteller, montagehardware, terminalaansluitingen en kalibratie-geverifieerde instellingen in één compleet pakket dat de inbedrijfstellingstijd ter plaatse aanzienlijk verkort en de noodzaak elimineert om de standsteller, actuator en feedbackcomponenten afzonderlijk op elkaar af te stemmen. De DVC6200 converteert een 4-20 mA DC analoog ingangssignaal naar een pneumatische uitgangsdruk om de actuator aan te drijven, en maakt gebruik van het HART 5 of HART 7 communicatieprotocol om externe toegang tot klepconditiegegevens vanaf elk punt in de lus mogelijk te maken. Het hoogwaardige, koppelingloze feedbacksysteem elimineert fysiek contact tussen de klepsteel en de standsteller, wat betekent dat er geen slijtageonderdelen zijn en de levensduur van de montage wordt gemaximaliseerd. De standsteller ondersteunt zowel regel- als aan/uit-regelmodi en is compatibel met lineaire schuifstempelactuators met een nominale slag tussen 6,35 mm en 606 mm, evenals kwartslag roterende actuators met een nominale slag tussen 45° en 180°. Het instrument biedt ook positiefeedback via een integrale 4-20 mA positietransmitter of een discrete schakelaar, afhankelijk van de configuratie. Omdat de unit fabriekskalibratie en -test heeft ondergaan, ontvangen gebruikers een gecoördineerd standstellerpakket dat bedradingsfouten vermindert en de opstarttijd verkort.

De behuizing is ontworpen voor zware industriële omgevingen, met een Type 4X en IP66 beschermingsgraad die stof, waterindringing en corrosieve atmosferen weerstaat. Het bedrijfstemperatuurbereik is -40 tot +85°C, met een extreme temperatuuroptie beschikbaar tot -52°C voor instrumenten die fluorsiliconen elastomeren gebruiken. De toevoerdruk kan variëren van een aanbevolen minimum van 0,3 bar boven de actuatorvereiste tot een maximum van 10,0 bar (145 psig), en het stationaire luchtverbruik met de low-bleed relais is minder dan 0,056 Nm³/uur bij 1,4 bar toevoerdruk. De DVC6200 beschikt over een uitgebreide set certificeringen, waaronder CSA, FM, ATEX, IECEx en maritieme goedkeuringen van Lloyd's Register, Bureau Veritas, DNV en ABS. De standsteller ondersteunt lucht, aardgas en stikstof als toevoermedia en wordt veel gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterbehandeling, pulp- en papierindustrie, mijnbouw, voedingsmiddelen- en drankenindustrie en farmaceutische industrie. De combinatie van digitale communicatie, zelfdiagnosemogelijkheden, afgedichte constructie en flexibele montage maakt dit pakket een betrouwbare keuze voor langdurige klepautomatisering en onderhoudsarme fabrieksoperaties.

Technische Specificaties

Model: DVC6200
Producttype: Digitale Klepstandsteller Pakket
Ingangssignaal: 4-20 mA DC, nominaal; split ranging beschikbaar
Communicatieprotocol: HART 5 / HART 7
Minimale spanning: 9,5 VDC voor analoge besturing; 10 VDC voor HART-communicatie
Maximale uitgangsdruk: 145 psig (10,0 bar)
Toevoermedia: Lucht / Aardgas / Stikstof
Luchtverbruik: Minder dan 0,056 Nm³/uur bij 1,4 bar (20 psig)
Behuizingsbescherming: Type 4X / IP66
Omgevingstemperatuur: -40 tot +85°C (-40 tot +185°F)
Extreme temperatuuroptie: -52 tot +85°C met fluorsiliconen elastomeren
Montagetype: Integraal gemonteerd
Montagestandaard: IEC 60534-6-1 / IEC 60534-6-2 / VDI/VDE 3845 / NAMUR

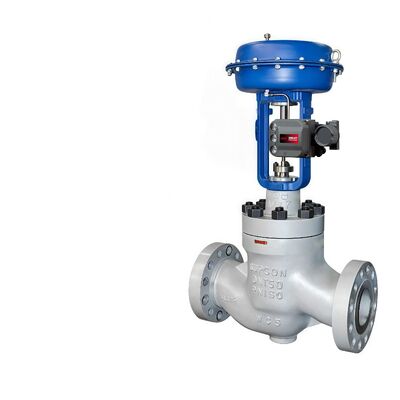

Actuatorcompatibiliteit: Lineaire schuifstempel (6,35-606 mm slag); Kwartslag roterend (45°-180°)
Positiefeedback: 4-20 mA integrale transmitter / discrete schakelaar
Diagnostiek: Ja, FIELDVUE Performance Diagnostics

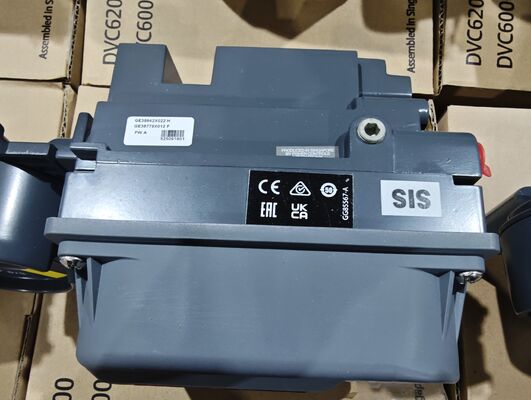

Certificeringen: CSA / FM / ATEX / IECEx / Maritieme goedkeuringen
Materiaal behuizing: Aluminiumlegering (standaard) / Roestvrij staal (optioneel)
Gewicht: 3,5 kg / 7,7 lbs (aluminium); 8,6 kg / 19 lbs (roestvrij staal)

Toepassingsindustrie

Olie- en gasverwerking

Chemische en petrochemische installaties

Energieopwekking en gecombineerde cyclusinstallaties

Water- en afvalwaterzuivering

Pulp- en papierfabrieken

Mijnbouw- en metaalverwerking

Voedingsmiddelen- en drankenproductie

Farmaceutische productie

Deze industrieën vereisen nauwkeurige klepbesturing, betrouwbare externe communicatie en online diagnostische mogelijkheden. De DVC6200 is bijzonder geschikt voor toepassingen met vloeibare ammoniak, koelwatersystemen voor smeerolie van generatoren en gasverwerkingsinstallaties waar klepbetrouwbaarheid direct van invloed is op de productietijd. De optie met roestvrijstalen behuizing is bestand tegen de corrosieve atmosferen die vaak voorkomen in chemische fabrieken, pulp- en papierfabrieken en offshore olie- en gasinstallaties. Met HART-communicatie kunnen operators klepconditiegegevens raadplegen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en de blootstelling aan gevaarlijke omgevingen vermindert.

Veelvoorkomende problemen

Instrument communiceert niet - controleer de voeding op de apparaatterminals en verifieer dat de minimale spanningsvereiste van 9,5 VDC voor analoge besturing of 10 VDC voor HART-communicatie is voldaan.

Klep beweegt niet van 0 tot 100% bij setpointwijziging - controleer pneumatische aansluitingen en toevoerdruk; bevestig dat het juiste outputblok (AO of DO) is geconfigureerd in Feature Select.

Transducerblok setpoint wordt niet bijgewerkt vanuit AO-blok - wijzig de modus van het transducerblok naar Auto en bevestig dat het AO-blok actief is.

Analoge ingangsmeting komt niet overeen met werkelijke stroom - controleer de klemspanning, bedradingspolariteit en lusweerstand.

Klep vast of magneetklep vast - voer ValveLink diagnostische tests uit om wrijving van de klepconstructie, gebroken actuatorveer of gebroken klep-/actuatoras te identificeren.

Lage of hoge luchtdruktoevoer of drukval - inspecteer de luchttoevoerregelaar, controleer op externe luchtlekken in het actuatormembraan of de leidingen, en verifieer dat de toevoerdruk ten minste 0,3 bar boven de maximale actuatorvereiste ligt.

Overmatige wrijving van de klepconstructie - voer diagnostische tests uit om de wrijving te kwantificeren en te vergelijken met de basislijn; inspecteer de pakking en de toestand van de steel.

Positiefeedback onjuist - kalibreer de integrale 4-20 mA positietransmitter opnieuw of verifieer de activering van de eindschakelaar.

Vochtindringing in de aansluitdoos - inspecteer de afdichtingen van de behuizing, kabelwartels en dekselbouten; verifieer de IP66-integriteit.

Communicatieonderbreking op HART-lus - controleer de lusbedrading, afscherming, beëindiging en HART-apparaatadres.

Vervangende modellen

Fisher DVC6200 HC (Hoge Capaciteit)

Fisher DVC6200 SIS (Safety Instrumented System)

Fisher DVC6200p (PROFIBUS PA)

Fisher DVC6200f (FOUNDATION Fieldbus)

Fisher DVC2000 Digitale Klepstandsteller

Neles ND9000 Serie (ND9103 / ND9106 / ND9203 / ND9206)

Samson TROVIS 3730 Serie (3730-1/2/3/4)

Samson 3725 / 4763

Masoneilan SVI II Serie (SVI2 / SVI3 / SVI1000)

Flowserve Logix 520MD / 3200MD

Selectieopmerking: verifieer de compatibiliteit van de montageflens, het actuatorbereik, het type ingangssignaal, het communicatieprotocol, de toevoerdruk en de behuizingsbescherming voordat u modellen vervangt. De DVC6200 is ontworpen voor een retrofit-vriendelijke installatie op de meeste Fisher en niet-Fisher pneumatische actuatoren, en het modulaire ontwerp maakt het mogelijk om kritieke werkende componenten te vervangen zonder veldbedrading of pneumatische leidingen te verwijderen.
