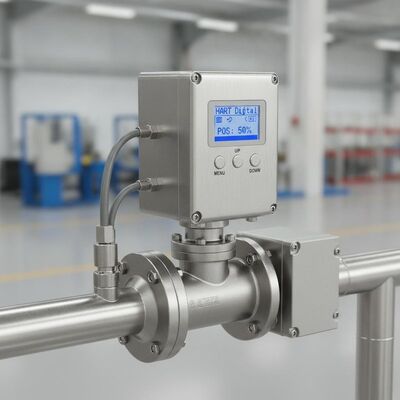

HART Communicatie Digitale Kleppositie-regelaar Fabrieksmatig Voorgemonteerd Pakket met Roestvrijstalen Behuizing Kleppositie-regelaar

Productoverzicht

Het Fisher DVC6200 Digitale Kleppositie-pakket is een volledig in de fabriek voorgemonteerde en geteste klepbesturingsoplossing, gebouwd voor nauwkeurige en herhaalbare prestaties in procesinstallaties. Het bundelt de digitale kleppositioner, montagehardware, terminalaansluitingen en kalibratie-geverifieerde instellingen samen als één gecoördineerde eenheid, zodat gebruikers geen positioners, actuatoren en feedbackapparaten afzonderlijk hoeven te sourcen en te matchen. De DVC6200 ontvangt een analoog ingangssignaal van 4-20 mA DC en converteert dit naar een pneumatische uitgangsdruk die de klepactuator met hoge precisie aanstuurt. HART 5 of HART 7 communicatie maakt toegang tot klepconditiegegevens mogelijk vanaf elk punt langs de lus, wat de zichtbaarheid verbetert en de noodzaak om gevaarlijke gebieden te betreden vermindert. Het hoogwaardige, koppelingloze feedbacksysteem verwijdert fysiek contact tussen de klepsteel en de positioner, zodat er geen slijtageonderdelen zijn en de levensduur van de montage wordt gemaximaliseerd. Het instrument ondersteunt throttling control en on/off control, en werkt met lineaire schuifstempelactuatoren met een slag van 6,35 mm tot 606 mm, evenals kwartslag roterende actuatoren van 45° tot 180°. Positie-feedback is beschikbaar via een integrale 4-20 mA transmitter of een discrete schakelaar, afhankelijk van de bestelde configuratie. Omdat het pakket in de fabriek is gekalibreerd en getest, ontvangen gebruikers een gecoördineerde oplossing die bedradingsfouten vermindert en de opstarttijd verkort.

De behuizing is ontworpen voor zware industriële omgevingen, met Type 4X en IP66 bescherming die stof, waterindringing en corrosieve atmosferen weerstaat. Het standaard omgevingstemperatuurbereik is -40 tot +85°C, en een extreme temperatuuroptie verlengt de werking tot -52°C wanneer fluorosiliconen elastomeren worden gespecificeerd. De toevoerdruk kan variëren van een aanbevolen minimum van 0,3 bar boven de actuatorvereiste tot een maximum van 10,0 bar (145 psig), en het stationaire luchtverbruik met de low-bleed relay is minder dan 0,056 Nm³/uur bij 1,4 bar toevoerdruk. De DVC6200 beschikt over een uitgebreid certificeringsportfolio, waaronder CSA, FM, ATEX, IECEx en maritieme goedkeuringen van Lloyd's Register, Bureau Veritas, DNV en ABS. Het ondersteunt lucht, aardgas en stikstof als toevoermedia, en wordt veel gebruikt in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterbehandeling, pulp en papier, mijnbouw, voedingsmiddelen en dranken, en farmaceutische industrieën. De combinatie van digitale communicatie, zelfdiagnostische capaciteit, verzegelde constructie en flexibele montage maakt dit pakket een betrouwbare keuze voor langdurige klepautomatisering en onderhoudsarme fabrieksoperaties.

Technische Specificaties

Toepassingsindustrie

1. Olie- en gasverwerking

2. Chemische en petrochemische installaties

3. Energieopwekking en gecombineerde cyclusinstallaties

4. Water- en afvalwaterbehandeling

5. Pulp- en papierfabrieken

6. Mijnbouw- en metaalverwerkingsinstallaties

7. Voedingsmiddelen- en drankenproductie

8. Farmaceutische productie

Deze industrieën vereisen nauwkeurige klepbesturing, betrouwbare communicatie op afstand en online diagnostische mogelijkheden. De DVC6200 is bijzonder geschikt voor vloeibare ammoniak service, koelwatersystemen voor smeerolie van generatoren en gasverwerkingsinstallaties waar klepbetrouwbaarheid direct van invloed is op de productietijd. De roestvrijstalen behuizingsoptie is bestand tegen corrosieve atmosferen die veel voorkomen in chemische fabrieken, pulp- en papierfabrieken en offshore olie- en gasinstallaties. Met HART-communicatie kunnen operators klepconditiegegevens raadplegen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en de blootstelling aan gevaarlijke omgevingen vermindert.

Veelvoorkomende problemen

1. Instrument communiceert niet – controleer de voeding op de apparaatterminals en verifieer dat de minimale spanningsvereiste van 9,5 VDC voor analoge besturing of 10 VDC voor HART-communicatie is voldaan.

2. Klep beweegt niet van 0 tot 100% bij setpointwijziging – controleer pneumatische aansluitingen en toevoerdruk; bevestig dat het juiste outputblok (AO of DO) is geconfigureerd in Feature Select.

3. Transducerblok setpoint wordt niet bijgewerkt vanuit AO-blok – wijzig de modus van het transducerblok naar Auto en bevestig dat het AO-blok actief is.

4. Analoge ingangsmeting komt niet overeen met werkelijke stroom – controleer de spanning op de terminals, de polariteit van de bedrading en de lusweerstand.

5. Klep of magneetklep blijft hangen – voer ValveLink diagnostische tests uit om wrijving van de klepconstructie, een gebroken actuatorveer of een gebroken klep-/actuatoras te identificeren.

6. Lage of hoge luchtdruktoevoer of drukval – inspecteer de drukregelaar van de luchttoevoer, controleer op externe luchtlekken in het actuatormembraan of de leidingen, en verifieer dat de toevoerdruk ten minste 0,3 bar hoger is dan de maximale actuatorvereiste.

7. Overmatige wrijving van de klepconstructie – voer diagnostische tests uit om de wrijving te kwantificeren en te vergelijken met de basislijn; inspecteer de pakking en de staat van de steel.

8. Positie-feedback onjuist – kalibreer de integrale 4-20 mA positietransmitter opnieuw of verifieer de activering van de eindschakelaar.

9. Vochtindringing in de aansluitdoos – inspecteer de afdichtingen van de behuizing, kabelwartels en dekselbouten; verifieer de IP66-integriteit.

10. Communicatieonderbreking op HART-lus – controleer de lusbedrading, afscherming, terminatie en het HART-apparaatadres.

Vervangende modellen

1. Fisher DVC6200 HC (Hoge Capaciteit)

2. Fisher DVC6200 SIS (Safety Instrumented System)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Fisher DVC2000 Digitale Kleppositioner

6. Neles ND9000 Serie (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Serie (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Serie (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Selectie opmerking: verifieer de compatibiliteit van de montageflens, het actuator-slagbereik, het type ingangssignaal, het communicatieprotocol, de toevoerdruk en de behuizingsbescherming voordat u modellen vervangt. De DVC6200 is ontworpen voor retrofit-vriendelijke installatie op de meeste Fisher en niet-Fisher pneumatische actuatoren, en het modulaire ontwerp maakt het mogelijk om kritieke werkende componenten te vervangen zonder veldbedrading of pneumatische leidingen te verwijderen.
