HART 7 Digitale Valve Positioner Factory Preassembled Package met link-less feedback voor Valve Automation

Productoverzicht

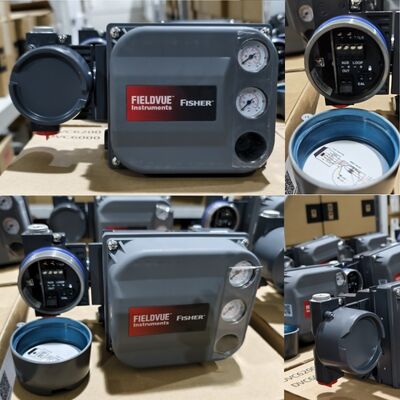

Het Fisher DVC6200 Digitale Kleppositie-regelaar Pakket is een volledig in de fabriek voorgemonteerde en geteste oplossing die de digitale kleppositie-regelaar, montagehardware, aansluitingen en kalibratie-geverifieerde instellingen combineert tot één gecoördineerde eenheid. Deze single-source verpakkingsaanpak neemt de last weg van het afzonderlijk selecteren en matchen van positie-regelaars, actuatoren en feedbackaccessoires, wat de inbedrijfstellingstijd ter plaatse en bedradingsfouten aanzienlijk vermindert. De DVC6200 werkt als een HART-communicatie-instrument dat een tweevoudig 4-20 mA stuursignaal omzet in een pneumatische output naar de actuator, wat zorgt voor nauwkeurige kleppositionering met een snelle respons op zowel grote stapveranderingen als kleine setpointaanpassingen. Het hoogwaardige, linkage-loze feedbacksysteem elimineert alle fysiek contact tussen de klepsteel en de positie-regelaar, zodat er geen slijtageonderdelen zijn en de levensduur van de unit gemaximaliseerd wordt. Het instrument ondersteunt throttling control en on/off control en is compatibel met lineaire actuatoren met schuivende stang van 6,35 mm tot 606 mm slag, evenals kwartslag roterende actuatoren van 45° tot 180°. Positie-feedback kan worden geleverd via een integrale 4-20 mA positietransmitter of een geïsoleerde schakelaar, afhankelijk van de bestelde configuratie. Omdat het pakket fabriekskalibratie en -testen heeft ondergaan, ontvangen gebruikers een gecoördineerde positie-regelaar oplossing die de opstarttijd verkort en het operationele vertrouwen verbetert.

De behuizing van de positie-regelaar is ontworpen voor veeleisende industriële omgevingen, met Type 4X en IP66 bescherming die stof, waterindringing en corrosieve atmosferen weerstaat. Het standaard omgevingstemperatuurbereik bestrijkt -40 tot +85°C, en een extreme temperatuur optie verlengt de werking tot -52°C wanneer fluorosiliconen elastomeren worden gespecificeerd. De toevoerdruk kan variëren van een aanbevolen minimum van 0,3 bar boven de actuatorvereiste tot een maximum van 9,9 bar (145 psig), en het stationaire luchtverbruik met de low-bleed relais is minder dan 0,056 Nm³/uur bij 1,4 bar toevoerdruk. De DVC6200 beschikt over een uitgebreid certificeringsportfolio, waaronder CSA, FM, ATEX, IECEx en maritieme goedkeuringen van Lloyd's Register, Bureau Veritas, DNV en ABS. Het ondersteunt lucht, aardgas en stikstof als toevoermedia en wordt veelvuldig ingezet in de olie- en gasindustrie, chemische verwerking, energieopwekking, waterzuivering, pulp- en papierindustrie, mijnbouw, voedingsmiddelen- en drankenindustrie en farmaceutische industrie. Het modulaire ontwerp maakt het mogelijk om kritieke werkende componenten te vervangen zonder veldbedrading of pneumatische leidingen te verwijderen, wat het onderhoud vereenvoudigt en de procesuitvaltijd vermindert. De combinatie van digitale communicatie, zelfdiagnosemogelijkheden, afgedichte constructie en flexibele montage maakt dit pakket een betrouwbare keuze voor langdurige klepautomatisering en onderhoudsarme fabrieksoperaties.

Technische Specificaties

Toepassingsindustrie

1. Olie- en gasverwerking

2. Chemische en petrochemische installaties

3. Energieopwekking en gecombineerde cyclusinstallaties

4. Water- en afvalwaterzuivering

5. Pulp- en papierfabrieken

6. Mijnbouw en metaalverwerking

7. Voedingsmiddelen- en drankenproductie

8. Farmaceutische productie

Deze industrieën vereisen nauwkeurige kleppositionering, betrouwbare communicatie op afstand en online diagnostische mogelijkheden om de productie-efficiëntie en veiligheid te handhaven. De DVC6200 is bijzonder geschikt voor vloeibare ammoniak service, koelwatersystemen voor smeerolie van generatoren en gasverwerkingsinstallaties waar klepbetrouwbaarheid direct van invloed is op de productietijd. De roestvrijstalen behuizingsoptie is bestand tegen de corrosieve atmosferen die veel voorkomen in chemische fabrieken, pulp- en papierfabrieken en offshore olie- en gasinstallaties. Met HART-communicatie hebben operators toegang tot klepstatusgegevens zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en de blootstelling aan gevaarlijke omgevingen vermindert.

Veelvoorkomende problemen

1. Instrument communiceert niet – controleer de voeding op de aansluitingen van het apparaat en verifieer dat de minimale spanningsvereiste van 9,5 VDC voor analoge besturing of 10 VDC voor HART-communicatie is voldaan.

2. Klep beweegt niet van 0 tot 100% bij setpointverandering – controleer pneumatische aansluitingen en toevoerdruk; bevestig dat het juiste outputblok (AO of DO) is geconfigureerd in Feature Select.

3. Setpoint van het transducerblok wordt niet bijgewerkt vanuit het AO-blok – wijzig de modus van het transducerblok naar Auto en bevestig dat het AO-blok actief is.

4. Analoge ingangswaarde komt niet overeen met werkelijke stroom – controleer de aansluitspanning, bedradingspolariteit en lusweerstand.

5. Vastzittende klep of vastzittende magneetklep – voer ValveLink diagnostische tests uit om klepassemblage wrijving, gebroken actuatorveer of gebroken klep/actuator as te identificeren.

6. Lage of hoge luchtdruk of drukval – inspecteer de luchttoevoerregelaar, controleer op externe luchtlekken in het actuatormembraan of de leidingen, en verifieer dat de toevoerdruk ten minste 0,3 bar hoger is dan de maximale actuatorvereiste.

7. Overmatige wrijving van de klepassemblage – voer diagnostische wrijvingsanalyse uit en vergelijk met de baseline; inspecteer de pakking en de toestand van de stang.

8. Positie-feedback onjuist – kalibreer de integrale 4-20 mA positietransmitter opnieuw of verifieer de activering van de eindschakelaar.

9. Vochtindringing in de aansluitdoos – inspecteer de afdichtingen van de behuizing, kabelwartels en dekselbouten; verifieer de IP66 integriteit.

10. Communicatieonderbreking op HART-lus – controleer de lusbedrading, afscherming, terminatie en het HART-apparaatadres.

Vervangende modellen

1. Fisher DVC6200 HC (Hoge Capaciteit)

2. Fisher DVC6200 SIS (Safety Instrumented System)

3. Fisher DVC6200p (PROFIBUS PA)

4. Fisher DVC6200f (FOUNDATION Fieldbus)

5. Fisher DVC2000 Digitale Kleppositie-regelaar

6. Neles ND9000 Serie (ND9103 / ND9106 / ND9203 / ND9206)

7. Samson TROVIS 3730 Serie (3730-1/2/3/4)

8. Samson 3725 / 4763

9. Masoneilan SVI II Serie (SVI2 / SVI3 / SVI1000)

10. Flowserve Logix 520MD / 3200MD

Selectie opmerking: verifieer de compatibiliteit van de montageflens, het actuator slagbereik, het ingangssignaaltype, het communicatieprotocol, de toevoerdruk en de behuizingsbescherming voordat u modellen vervangt. De DVC6200 is ontworpen voor retrofit-vriendelijke installatie op de meeste Fisher en niet-Fisher pneumatische actuatoren, en het modulaire ontwerp maakt het mogelijk om kritieke werkende componenten te vervangen zonder veldbedrading of pneumatische leidingen te verwijderen.
