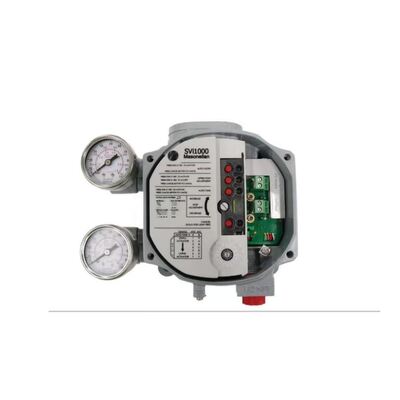

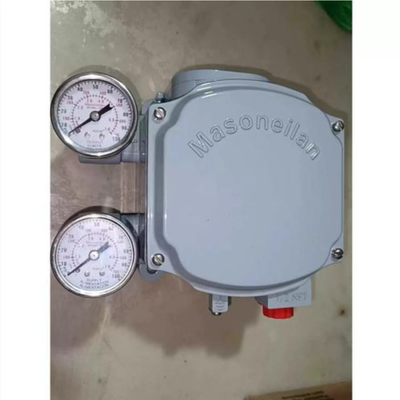

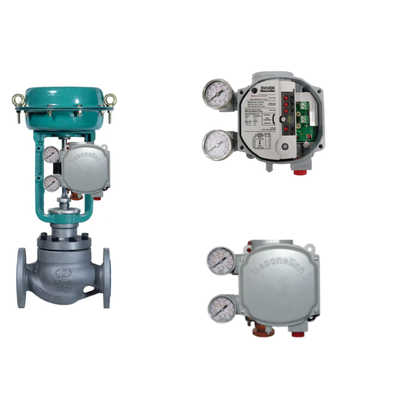

Masoneilan SVI1000 Magnetische klep positioner met lokale interface en aluminium legering behuizing voor klepbesturing

Productoverzicht

De Masoneilan SVI1000 Digital Valve Positioner is een compact, loop-aangedreven, HART-communicerend instrument dat is ontworpen voor pneumatische regelkleppen met een enkele werking.Het ontvangt een 4-20 mA DC-besturingssignaal en zet het om in een proportionele pneumatische output om de klep actuator te rijden, die een nauwkeurige en snelle valvenpositiëring biedt voor continue en batchprocescontrole.De SVI1000 maakt gebruik van een bewezen niet-contact magnetische positiesensor technologie die mechanische slijtage elimineert en de installatie op elke actuator met NAMUR vereenvoudigtDe gebruikersvriendelijke lokale interface met "één knop = één functie"-operatie maakt snelle installatie en kalibratie mogelijk.met de meeste regelkleppen die in minder dan vijf minuten klaar zijn voor gebruikHet apparaat ondersteunt HART-communicatie van versie 5 of versie 7, het veld kan worden geselecteerd, waardoor toegang tot gegevens over de toestand van de kleppen en diagnostische waarschuwingen op afstand mogelijk is.De ingebouwde solid-state schakelaars zorgen voor feedback van de kleppositie zonder extra hardware. De automatische afstemfunctie bepaalt de optimale parameters voor de controle van de kleppositie,het garanderen van een consistente prestatie van verschillende actuatortypen. Omdat de SVI1000 op een lus wordt aangedreven zonder externe stroom, wordt de installatie vereenvoudigd en worden de bedradingskosten verlaagd.

De behuizing is vervaardigd van aluminium met een laag kopergehalte met een grijze polyurethaancoating over een epoxy-primar, die IP66 en NEMA 4X bescherming biedt tegen stof, water,en corrosieve atmosfeerHet werktemperatuurbereik is -40 tot +85°C (-40 tot +185°F), met een relatieve luchtvochtigheid van 10% tot 95%, niet-condenserendHet toevoerdrukbereik bedraagt 20 tot 100 psi (1,4 tot 7 bar) en de luchttoevoer moet droog zijn, 5 micron gefilterde lucht per ISA S7.3De SVI1000 heeft een uitgebreid certificatieportfolio, waaronder ATEX, FM, IEC, CSA en CE, met intrinsiek veilige en niet-brandstofhoudende (energiebeperkte) goedkeuringen voor gebruik in gevaarlijke gebiedenHet wordt op grote schaal ingezet in de energieopwekking, raffinage, petrochemie, midstream en upstream olie en gas, waterbehandeling en algemene industriële procescontrole.De contactloze reissensor zorgt voor nauwkeurige positionering en onderhoudsvrije werking.en de positioner kan worden geïntegreerd met toonaangevende besturingssystemen via HART eDDL en FDT-DTM technologieënDe combinatie van compacte grootte, lokale configuratie, digitale communicatie,De SVI1000 is een praktische en betrouwbare keuze voor de automatisering van de kleppen en de efficiëntie van de installatie..

Technische specificaties

Toepassingsindustrie

1. Energieopwekking

2. Olie- en gasraffinage

3. Petrochemische verwerking

4. Midstream en upstream olie en gas

5. Water- en afvalwaterzuivering

6. Chemische verwerking

7. Pulp- en papierfabrieken

8. Algemene industriële procescontrole

Deze industrieën vereisen een nauwkeurige positionering van de kleppen, betrouwbare communicatie en onderhoudsarme werking om de productie-efficiëntie en -veiligheid te behouden.De SVI1000 is vooral geschikt voor toepassingen waar de compacte afmetingen, eenvoudige lokale configuratie en snelle inbedrijfstelling zijn belangrijk, zoals skidmontagepakketten en retrofits van oudere elektropneumatische positioneringsapparatenHet contactloze magnetische terugkoppelingssysteem vermindert de montagecomplexiteit en is ideaal voor enkelwerkende pneumatische aandrijvingen met NAMUR-montage.de exploitanten kunnen toegang krijgen tot gegevens over de toestand van de kleppen en diagnostische waarschuwingen zonder in gevaarlijke gebieden te komen;, het verbeteren van de veiligheid en het verminderen van de blootstelling aan gevaarlijke omgevingen.

Veel voorkomende problemen

1. Positioner reageert niet op het invoersignaal

2. Valve niet slaan bij verandering van het instellingspunt ️ controleer pneumatische verbindingen en voedingsdruk; bevestig dat het juiste invoersignaal het instrument bereikt.

3. Lokaal LED-display niet functioneert

4. Als de automatische afstemming niet voltooid is, moet de aandrijflijn worden gecontroleerd, de voedingsdruk worden gecontroleerd en de magnetische terugkoppeling correct is geplaatst; moet worden nagegaan of er geen mechanische binding is.

5. Positiefeedback onjuist

6. Luchtlekken of drukverlies

7. Klep vast of magnetische klep vast

8. Overmatige wrijving van de klepassemblage ️ diagnostische wrijvingsanalyse uitvoeren en vergelijken met de uitgangspunt; de conditie van de verpakking en de stam controleren.

9. Vocht binnendringen in de behuizing: inspecteer de afdichtingen, de kabelklier en de einddoos; controleer de IP66 / NEMA 4X-integriteit.

10. HART-communicatie intermitterend check loop bedrading, afscherming, beëindiging en HART-apparaat adres.

Vervangingsmodellen

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000-serie

7. Samsun TROVIS 3730 serie

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC-serie

Selectienota: controleer de compatibiliteit van de montageflens, het bereik van de aandrijver, het type ingangssignaal, het communicatieprotocol, de voedingsdruk en de beveiliging van de behuizing voordat modellen worden vervangen.De SVI1000 is ontworpen voor enkelwerkende pneumatische actuatoren en kan als directe vervanging dienen voor oudere elektro-pneumatische positioners.
