HART Communicating Digital Valve Positioner met lokale interface en magnetische sensing voor besturing van pneumatische valve positioner

Productoverzicht

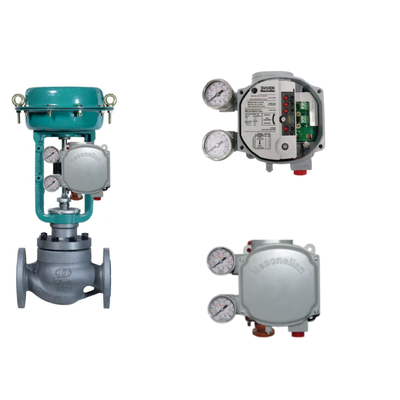

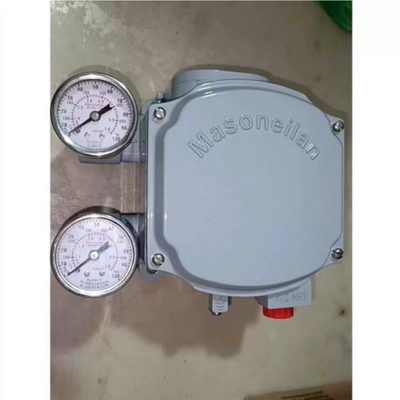

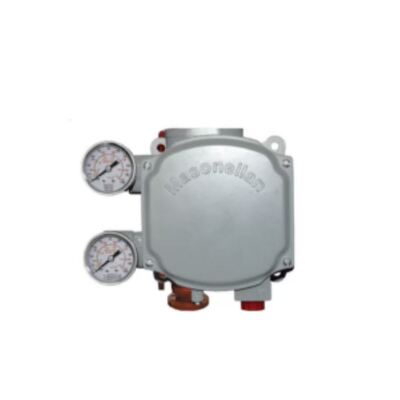

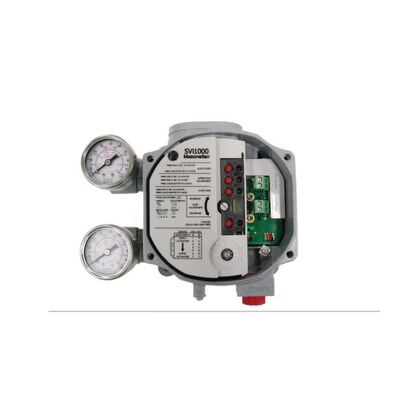

De Masoneilan SVI1000 Digitale Kleppositie-regelaar is een compact, lus-gevoed, HART-communicerend instrument ontworpen voor enkelwerkende pneumatische regelkleppen. Het ontvangt een 4-20 mA DC-regelsignaal en zet dit om in een proportionele pneumatische uitgang om de klepactuator aan te sturen, wat zorgt voor nauwkeurige en responsieve kleppositionering voor continue en batchprocesregeling. De SVI1000 maakt gebruik van een bewezen contactloze magnetische positie-detectietechnologie die mechanische slijtage elimineert en de installatie vereenvoudigt op elke actuator met NAMUR, IEC 60534-6-1 of IEC 60534-6-2 montagecapaciteiten. De gebruiksvriendelijke lokale interface met "één knop = één functie" bediening maakt snelle installatie en kalibratie mogelijk, waarbij de meeste regelkleppen in minder dan vijf minuten klaar zijn voor gebruik. Het instrument ondersteunt HART revisie 5 of revisie 7 communicatie, veldselecteerbaar, waardoor externe toegang tot klepstatusgegevens en diagnostische waarschuwingen mogelijk is. Ingebouwde solid-state schakelaars bieden kleppositie-feedback zonder extra hardware. De automatische afstemmingsfunctie bepaalt de optimale regelparameters voor klepposities, wat zorgt voor consistente prestaties bij verschillende actuator types. Omdat de SVI1000 lus-gevoed is zonder externe voeding, wordt de installatie vereenvoudigd en worden de bedradingskosten verlaagd.

De behuizing is vervaardigd uit aluminium met een laag kopergehalte en een grijze polyurethaancoating over een epoxy primer, wat IP66 en NEMA 4X bescherming biedt tegen stof, waterindringing en corrosieve atmosferen. Het bedrijfstemperatuurbereik is -40 tot +85°C (-40 tot +185°F), met 10% tot 95% relatieve luchtvochtigheid, niet-condenserend. Het toevoerdrukbereik is 20 tot 100 psi (1,4 tot 7 bar), en de luchttoevoer moet droge, met 5 micron gefilterde lucht zijn volgens ISA S7.3. De SVI1000 beschikt over een uitgebreid certificeringsportfolio, waaronder ATEX, FM, IEC, CSA en CE, met intrinsiek veilige en niet-ontvlambare (energiebegrensde) goedkeuringen voor gebruik in gevaarlijke gebieden. Het wordt veelvuldig ingezet in energieopwekking, raffinage, petrochemie, midstream en upstream olie en gas, waterbehandeling en algemene industriële procesregeling. De contactloze reis-sensor maakt nauwkeurige positionering en onderhoudsvrije werking mogelijk, en de positie-regelaar kan worden geïntegreerd met toonaangevende regelsystemen via HART eDDL en FDT-DTM technologieën. De combinatie van compact formaat, lokale configuratie, digitale communicatie en lage onderhoudseisen maakt de SVI1000 een praktische en betrouwbare keuze voor klepautomatisering en fabrieksefficiëntie.

Technische Specificaties

Toepassingsindustrie

1. Energieopwekking

2. Olie- en gasraffinage

3. Petrochemische verwerking

4. Midstream en upstream olie en gas

5. Water- en afvalwaterbehandeling

6. Chemische verwerking

7. Pulp- en papierfabrieken

8. Algemene industriële procesregeling

Deze industrieën vereisen nauwkeurige kleppositionering, betrouwbare communicatie en onderhoudsarme werking om de productie-efficiëntie en veiligheid te handhaven. De SVI1000 is bijzonder geschikt voor toepassingen waar compact formaat, eenvoudige lokale configuratie en snelle inbedrijfstelling belangrijk zijn, zoals op skid gemonteerde pakketten en retrofits van oudere elektro-pneumatische positie-regelaars. Het contactloze magnetische feedback-systeem vermindert de montagecomplexiteit en is ideaal voor enkelwerkende pneumatische actuatoren met NAMUR-montage. Met HART-communicatie kunnen operators klepstatusgegevens en diagnostische waarschuwingen raadplegen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en de blootstelling aan gevaarlijke omgevingen vermindert.

Veelvoorkomende Problemen

1. Positie-regelaar reageert niet op ingangssignaal – controleer de 4-20 mA lus op continuïteit, verifieer dat de bron 20 mA kan leveren en bevestig dat de aansluittspanning minimaal 9 VDC is bij 20 mA.

2. Klep beweegt niet bij setpointwijziging – controleer pneumatische aansluitingen en toevoerdruk; bevestig dat het juiste ingangssignaal het instrument bereikt.

3. Lokale LED-display werkt niet – controleer de voeding en verifieer dat de aansluitingen stevig zijn.

4. Automatische afstemming mislukt – controleer de klep-slag, toevoerdruk en dat de magnetische feedback correct is gepositioneerd; verifieer dat er geen mechanische belemmering is.

5. Positie-feedback onjuist – controleer de activeringspunten van de solid-state schakelaars en kalibreer de positie-regelaar opnieuw met behulp van de lokale interface.

6. Lekken van lucht of drukval – inspecteer luchttoevoeraansluitingen, relais en actuatorleidingen op lekken; verifieer dat de toevoerdruk voldoende en schoon is.

7. Vastzittende klep of vastzittende magneetklep – voer diagnostische tests uit om wrijving van de klep-assemblage, problemen met de actuatorveer of schachtproblemen te identificeren.

8. Overmatige wrijving van de klep-assemblage – voer diagnostische wrijvingsanalyse uit en vergelijk met de basislijn; inspecteer de pakking en de staat van de stang.

9. Vochtindringing in de behuizing – inspecteer dekselafdichtingen, kabelwartels en aansluitdoos; verifieer de integriteit van IP66 / NEMA 4X.

10. Onderbroken HART-communicatie – controleer de lusbedrading, afscherming, beëindiging en het HART-apparaatadres.

Vervangende Modellen

1. Masoneilan SVI II AP

2. Masoneilan SVI3

3. Masoneilan SVI FF (FOUNDATION Fieldbus)

4. Fisher DVC2000

5. Fisher DVC6200

6. Neles ND9000 Serie

7. Samson TROVIS 3730 Serie

8. Flowserve Logix 520MD

9. Foxboro SRD911

10. Rotork YTC Serie

Selectie opmerking: controleer de compatibiliteit van de montageflens, het bereik van de actuator-slag, het type ingangssignaal, het communicatieprotocol, de toevoerdruk en de behuizingsbescherming voordat u modellen vervangt. De SVI1000 is ontworpen voor enkelwerkende pneumatische actuatoren en kan dienen als directe vervanging voor oudere elektro-pneumatische positie-regelaars.
