HART Communicatie Digitale Valve Positioner met aluminium legering behuizing voor Pneumatische Control Valve Controller

Productoverzicht

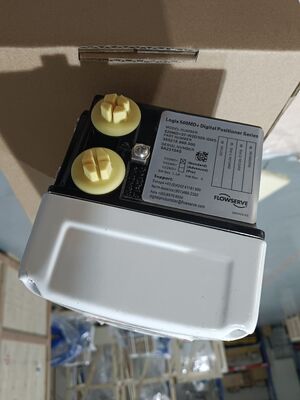

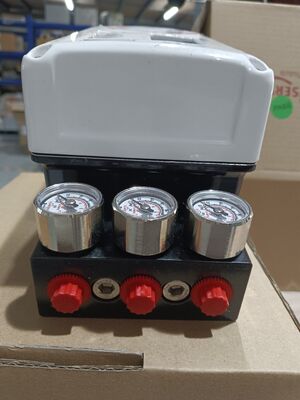

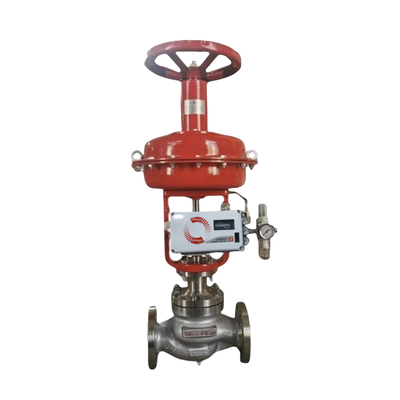

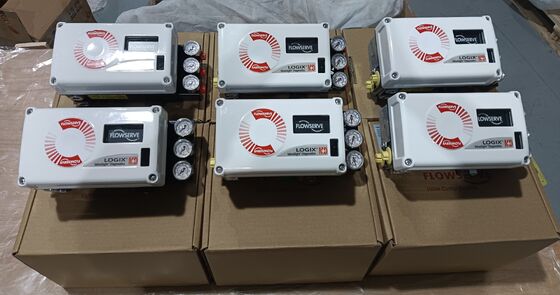

De Flowserve Logix 520MD Digital Valve Positioner is een slim, HART-communicerend instrument dat is gebouwd om nauwkeurige en stabiele positionering te bieden voor pneumatische regelkleppen.Het accepteert een twee-draad 4-20 mA DC commando signaal en produceert een evenredige pneumatische output die de aandrijver aandrijftDe 520MD maakt gebruik van geavanceerde piezotechnologie en een tweestaps bedieningsarchitectuur om snelle reactie, nauwe afsluiting,en minimale overschrijdingHet algoritme voor het afstemmen van de vergroting met meerdere variabelen stelt de positioner in staat om grote stapsveranderingen soepel te verwerken en tegelijkertijd zeer kleine instellingspunten met hoge precisie op te lossen.Een automatische tuning routine meet actuator gedrag en selecteert optimale gain waarden, en een gain selector laat gebruikers toe om de prestaties te verfijnen wanneer nodig.en diagnostische informatieOmdat de 520MD loop-aangedreven is en werkt met slechts 3,6 mA, werkt hij met bestaande controllers en elektrische barrières.

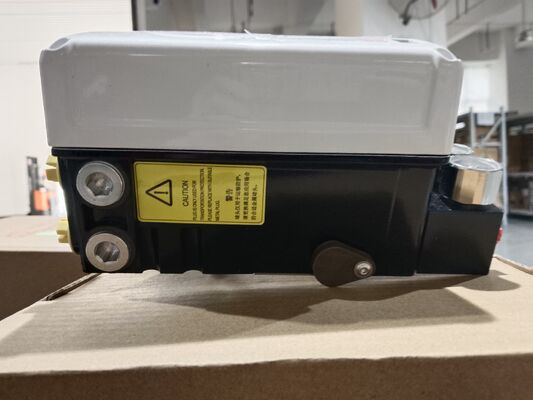

De behuizing is gemaakt van aluminium en is ontworpen voor zware industriële omgevingen, met een werktemperatuurbereik van -52 °C tot +85 °C (-62 °F tot +185 °F).Meer dan 130 waarschuwingssignalen helpen bij het identificeren van mogelijke kleppenAls je het in combinatie met ValveSight DTM software doet, kun je de volgende functies uitvoeren:De 520MD biedt krachtige diagnostische hulpmiddelen voor snelle probleemoplossing en predictief onderhoudHet is ingedeeld als intrinsiek veilig Klasse 1 Divisie 1 Groep A-D en niet-brandbaar Klasse 1 Divisie 2 Groep A-D, waardoor het geschikt is voor installatie in gevaarlijke gebieden.VSHet is een zeer compacte modulaire constructie, met een hoge kwaliteit en een hoge kwaliteit van het materiaal.lokale configuratie-opties, digitale communicatie en diagnostische mogelijkheden maken de 520MD een betrouwbare keuze voor automatisering van kleppen en efficiëntie van de installatie.

Technische specificaties

Toepassingsindustrie

1. Verwerking van olie en gas

2. Chemische en petrochemische installaties

3. Energieopwekking

4. Water- en afvalwaterzuivering

5. Pulp- en papierfabrieken

6. Raffinage- en drukregulatie in pijpleidingen

7. Vervaardiging van geneesmiddelen

8. Mijnbouw en metaalverwerking

Deze industrieën vereisen een nauwkeurige positionering van de kleppen, betrouwbare communicatie en een sterke diagnostische capaciteit om de productie-efficiëntie en -veiligheid te behouden.De 520MD is vooral geschikt voor toepassingen waar grote luchtcapaciteit en laag luchtverbruik belangrijk zijn, zoals geautomatiseerde stroom- en drukregeling op industriële kleppen, olie- en gasopstream- en midstream-kleppenautomatisering, chemische en petrochemische batch- en continue processen,stoom- en nutssystemen in elektriciteitscentralesDe piezotechnologie in combinatie met feedback in de innerloop zorgt voor een hoogwaardige besturing met een minimaal luchtverbruik.Met HART communicatie en ValveSight software, kunnen gebruikers toegang krijgen tot gegevens over de toestand van de kleppen en diagnostische waarschuwingen zonder in gevaarlijke gebieden te gaan, waardoor de veiligheid wordt verbeterd en voorspellend onderhoud mogelijk wordt gemaakt.

Veel voorkomende problemen

1. Positioner reageert niet op analoge commando's ️ controleer de continuïteit van de 4-20 mA-lus, controleer of de bron ten minste 3,6 mA kan leveren,en bevestigen dat de eindspanning voldoet aan de vereiste conformiteitsspanning.

2. Valve doet geen slag bij verandering van het instellingspunt .

3. Plaatselijke status LED niet functioneert ️ controleer de stroomvoorziening en controleer of de eindverbindingen veilig zijn.

4. Quick-Cal slaagt er niet in om de actuatorreis, de voedingsdruk en de magnetische terugkoppelingspositie te controleren; controleer of er geen mechanische binding is.

5. Positiefeedback onjuist

6. Luchtlekken of drukverlies

7. Valve vastzit of magnetron vastzit ️ diagnostische tests uitvoeren via ValveSight om wrijving van de klepassemblage, veerproblemen met de aandrijver of schachtproblemen te identificeren.

8. Overmatige wrijving van de klepassemblage ️ diagnostische wrijvingsanalyse uitvoeren en vergelijken met de uitgangspunt; de conditie van de verpakking en de stam controleren.

9. Vocht binnendringen in de behuizing: inspecteer de afdichtingen, de kabelklier en de einddoos; controleer de IP66 / NEMA 4X-integriteit.

10. HART-communicatie intermitterend check loop bedrading, afscherming, beëindiging en HART-apparaat adres; verificeren DTM integratie met het besturingssysteem.

Vervangingsmodellen

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000-serie

7. Samsun TROVIS 3730 serie

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC-serie

Selectienota: controleer de compatibiliteit van de montageflens, het bereik van de aandrijver, het type ingangssignaal, het communicatieprotocol, de voedingsdruk en de beveiliging van de behuizing voordat modellen worden vervangen.De 520MD is ontworpen voor een- of dubbelwerkende pneumatische aandrijvingen en heeft een gemeenschappelijk behuizing en aandrijfsysteem met andere modellen van de serie Logix 500., waardoor de meeste optionele accessoires in het hele gezin kunnen worden gebruikt.
