HART Pneumatische digitale kleppositionair van aluminiumlegering voor slimme klepbesturing

Productoverzicht

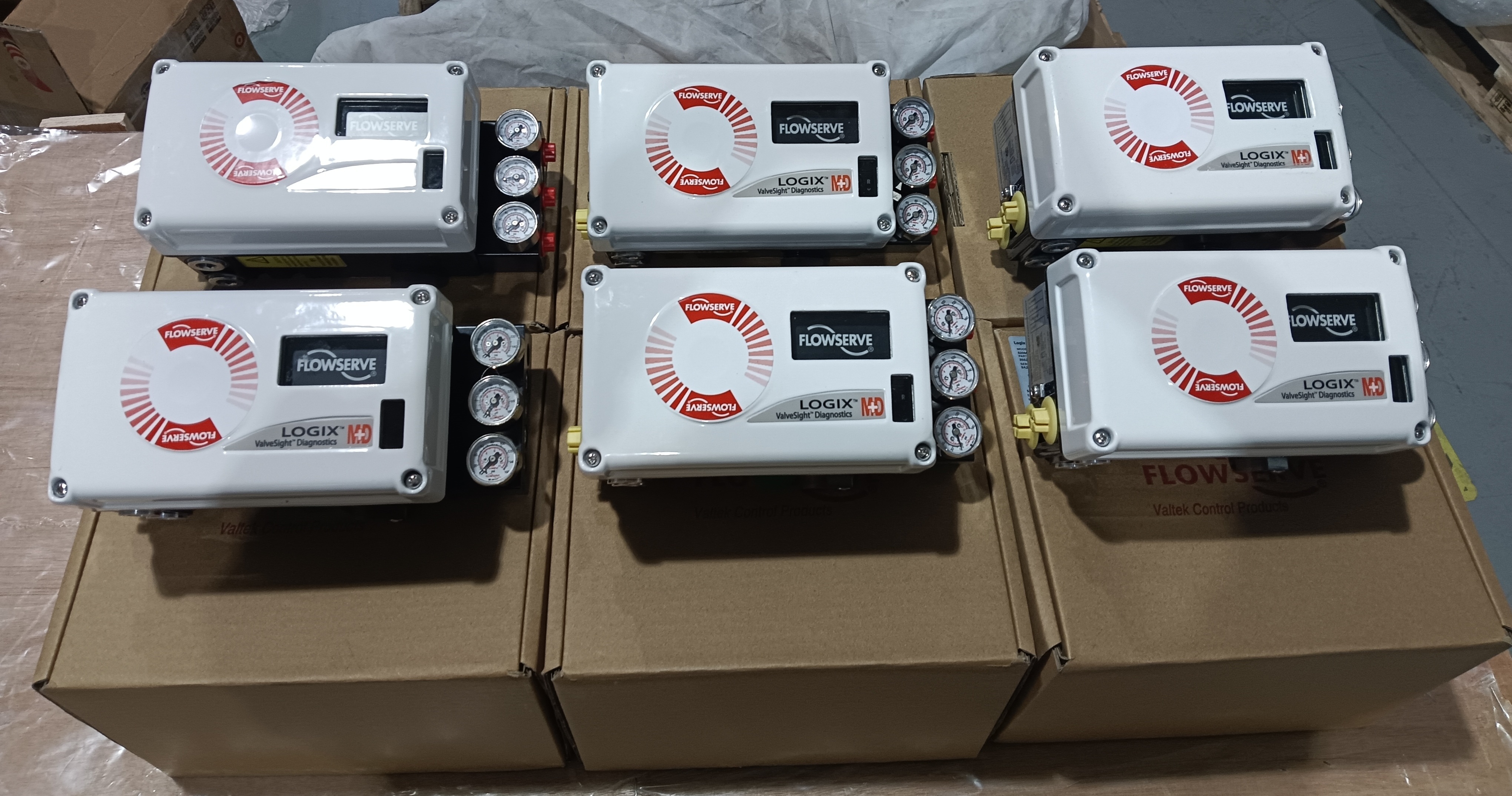

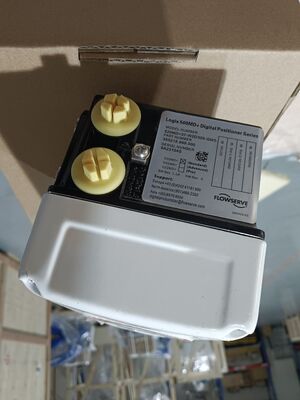

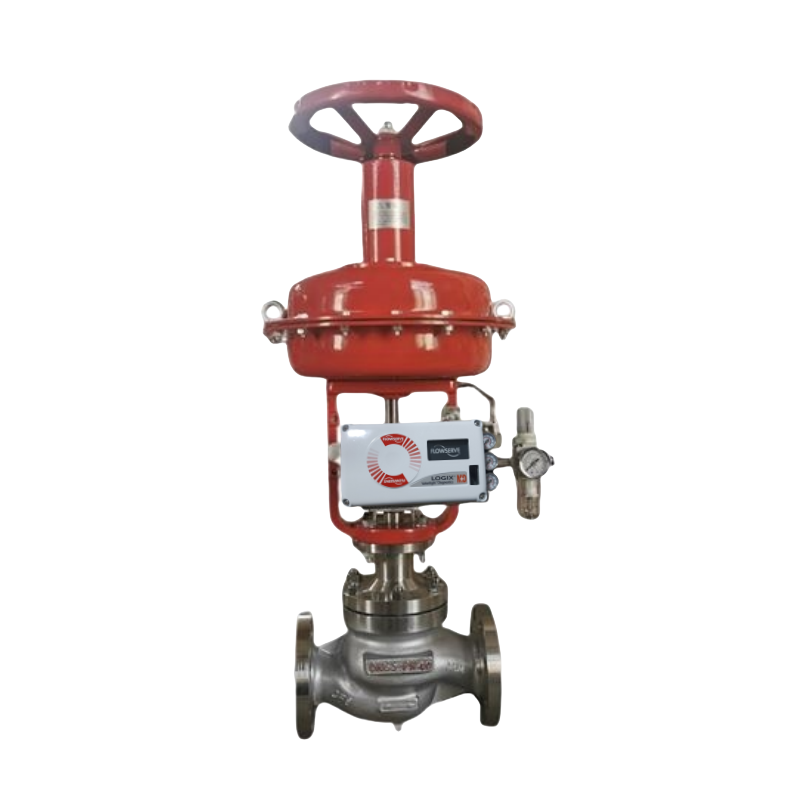

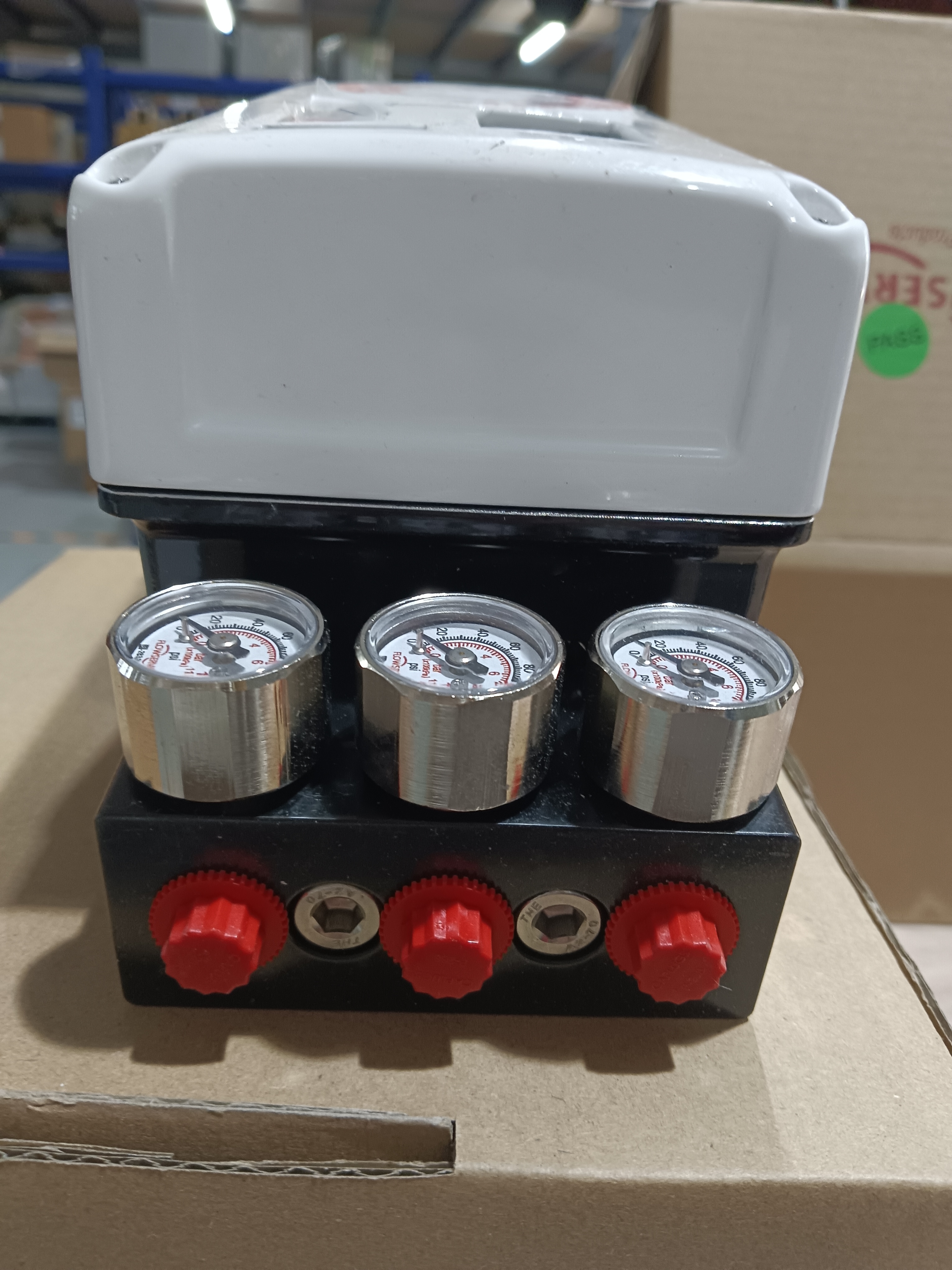

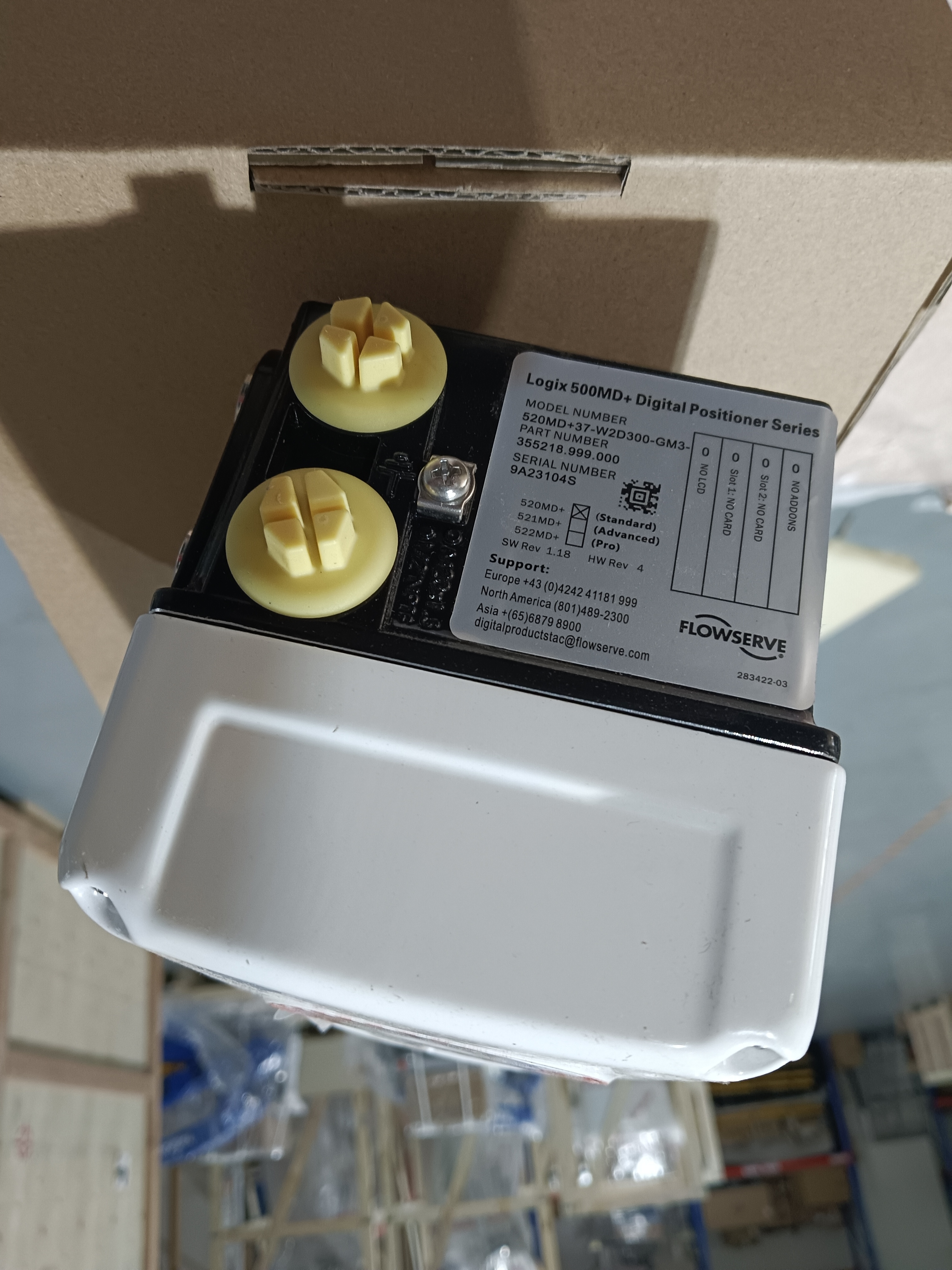

De Flowserve Logix 520MD Digitale Kleppositie-indicator is een slim, HART-communicerend instrument dat is gebouwd om nauwkeurige en stabiele positionering te leveren voor pneumatische regelkleppen. Het accepteert een tweelijnssignaal van 4-20 mA DC en produceert een proportionele pneumatische output die de actuator aanstuurt, ter ondersteuning van zowel enkelwerkende als dubbelwerkende klepconfiguraties. De 520MD maakt gebruik van geavanceerde piëzo-technologie en een tweefasige regelarchitectuur om een snelle respons, een dichte afsluiting en minimale overschrijding te bereiken. Het algoritme voor het afstemmen van de gain met meerdere variabelen stelt de positie-indicator in staat om grote stapveranderingen soepel af te handelen, terwijl het toch zeer kleine setpointaanpassingen met hoge precisie kan oplossen. Een automatische afstemmingsroutine meet het gedrag van de actuator en selecteert optimale gain-waarden, en een gain-selector stelt gebruikers in staat de prestaties indien nodig fijn af te stemmen. HART 5, 6 en 7 communicatie wordt ondersteund via de 4-20 mA lus, wat toegang geeft tot status-, configuratie- en diagnostische informatie. Omdat de 520MD lus-gevoed is en werkt met slechts 3,6 mA, werkt hij met bestaande controllers en elektrische barrières.

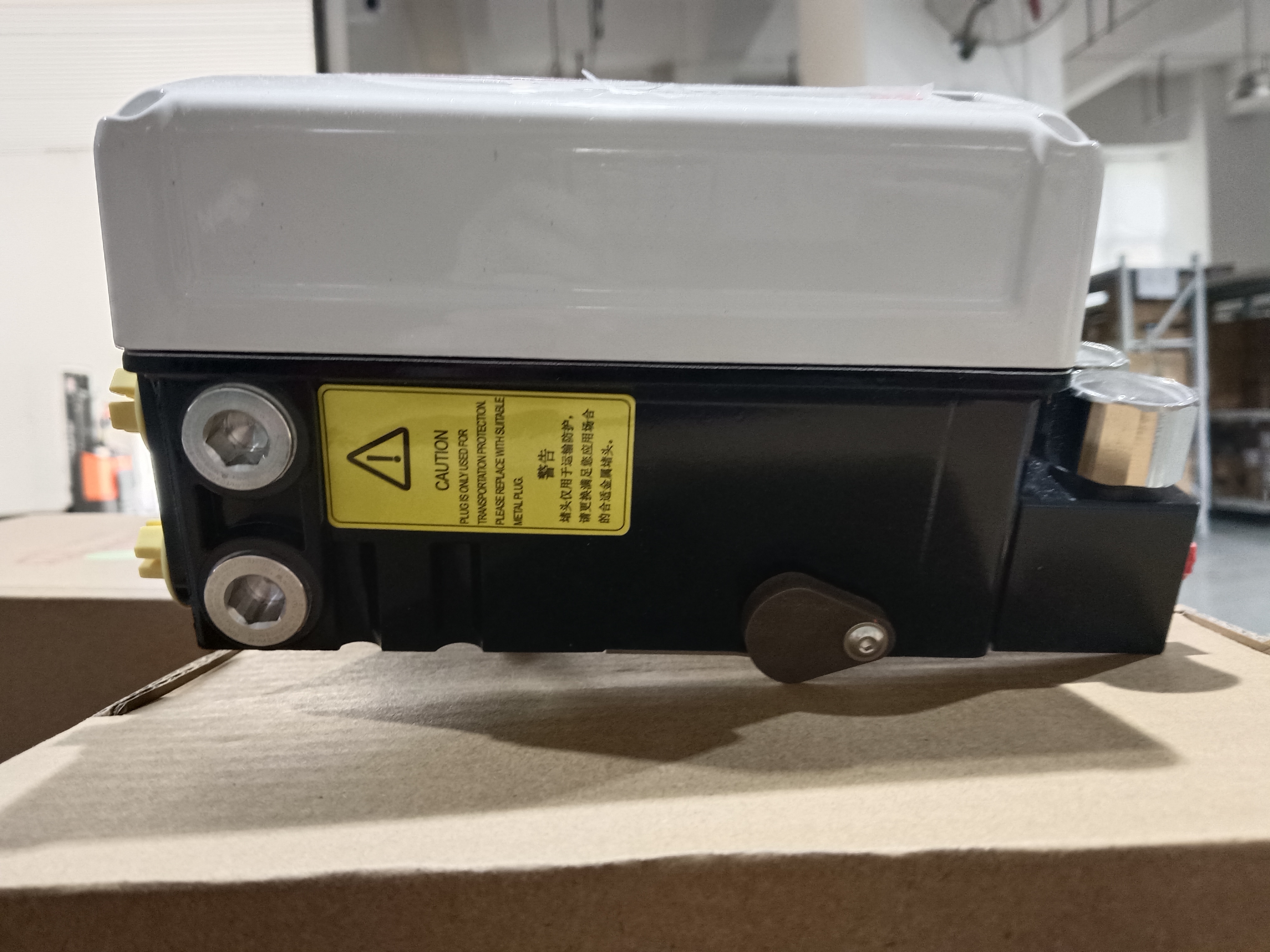

De behuizing is gemaakt van aluminium en is ontworpen voor zware industriële omgevingen, met een bedrijfstemperatuurbereik van -52°C tot +85°C (-62°F tot +185°F). Meer dan 130 waarschuwingsalarmen helpen potentiële klep-, actuator- en positie-indicatorproblemen te identificeren voordat ze downtime veroorzaken. In combinatie met ValveSight DTM-software biedt de 520MD krachtige diagnostische tools voor snelle probleemoplossing en voorspellend onderhoud. Het is Intrinsiek Veilig Klasse 1 Divisie 1 Groepen A-D en Niet-Ontstekend Klasse 1 Divisie 2 Groepen A-D, waardoor het geschikt is voor installatie in gevaarlijke gebieden. De positie-indicator draagt ATEX, IECEx, US en Canada goedkeuringen. Typische industrieën zijn olie en gas, chemische verwerking, raffinage, energieopwekking, water- en afvalwaterbehandeling, en pulp en papier. Het compacte modulaire ontwerp, lokale configuratieopties, digitale communicatie en diagnostische mogelijkheden maken de 520MD een betrouwbare keuze voor klepautomatisering en fabrieksrendement.

Technische Specificaties

Toepassingsindustrie

1. Olie- en gasverwerking

2. Chemische en petrochemische installaties

3. Energieopwekking

4. Water- en afvalwaterbehandeling

5. Pulp- en papierfabrieken

6. Raffinage en pijpleidingdrukregeling

7. Farmaceutische productie

8. Mijnbouw- en metaalverwerking

Deze industrieën vereisen nauwkeurige kleppositionering, betrouwbare communicatie en sterke diagnostische mogelijkheden om de productie-efficiëntie en veiligheid te handhaven. De 520MD is bijzonder geschikt voor toepassingen waar een hoge luchthoeveelheid en een laag luchtverbruik belangrijk zijn, zoals geautomatiseerde flow- en drukregeling op industriële kleppen, klepautomatisering in de upstream en midstream van olie en gas, batch- en continue processen in de chemische en petrochemische industrie, stoom- en hulpsystemen in energiecentrales, en raffinage en pijpleidingdrukregeling. Piëzo-technologie gecombineerd met interne lusfeedback zorgt voor hoogwaardige regeling met minimaal luchtverbruik. Met HART-communicatie en ValveSight-software kunnen operators klepstatusgegevens en diagnostische waarschuwingen raadplegen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en voorspellend onderhoud mogelijk maakt.

Veelvoorkomende Problemen

1. Positie-indicator reageert niet op analoge commando's – controleer de 4-20 mA lus op continuïteit, verifieer dat de bron ten minste 3,6 mA kan leveren, en bevestig dat de klemspanning voldoet aan de vereiste compliance spanning.

2. Klep beweegt niet bij setpointverandering – verifieer pneumatische aansluitingen en voedingsdruk; bevestig dat het juiste ingangssignaal het instrument bereikt en dat de kalibratie is voltooid.

3. Lokale status-LED werkt niet – controleer de voeding en verifieer dat de klemverbindingen stevig zijn.

4. Quick-Cal slaagt er niet in te voltooien – controleer de actuatorbeweging, voedingsdruk en de positie van de magnetische feedback; verifieer dat er geen mechanische belemmering is.

5. Positiefeedback onjuist – verifieer de actuatiepunten van de solid-state schakelaar en kalibreer de positie-indicator opnieuw met behulp van de lokale interface of ValveSight-software.

6. Lekken of drukval – inspecteer luchttoevoeraansluitingen, relais en actuatorleidingen op lekken; verifieer dat de voedingsdruk voldoende en schoon is.

7. Vastzittende klep of vastzittende magneetklep – voer diagnostische tests uit via ValveSight om wrijving van de klepconstructie, problemen met de actuatorveer of schachtproblemen te identificeren.

8. Overmatige wrijving van de klepconstructie – voer een diagnostische wrijvingsanalyse uit en vergelijk deze met de basislijn; inspecteer de pakking en de staat van de stang.

9. Vochtindringing in de behuizing – inspecteer de afdichtingen van de kap, kabelwartels en aansluitdoos; verifieer de integriteit van IP66 / NEMA 4X.

10. HART-communicatie intermitterend – controleer de lusbedrading, afscherming, terminatie en het HART-apparaatadres; verifieer de DTM-integratie met het besturingssysteem.

Vervangende Modellen

1. Flowserve Logix 3200MD

2. Flowserve Logix 3800MD

3. Flowserve Logix 510+

4. Fisher DVC6200

5. Fisher DVC2000

6. Neles ND9000 Serie

7. Samson TROVIS 3730 Serie

8. Masoneilan SVI II AP

9. Foxboro SRD911

10. Rotork YTC Serie

Selectie opmerking: verifieer de compatibiliteit van de montageflens, het actuatorbereik, het type ingangssignaal, het communicatieprotocol, de voedingsdruk en de behuizingsbescherming voordat u modellen vervangt. De 520MD is ontworpen voor enkelwerkende of dubbelwerkende pneumatische actuatoren en deelt een gemeenschappelijke behuizing en actuatiesysteem met andere Logix 500-serie modellen, waardoor de meeste optionele accessoires binnen de familie kunnen worden gebruikt.
