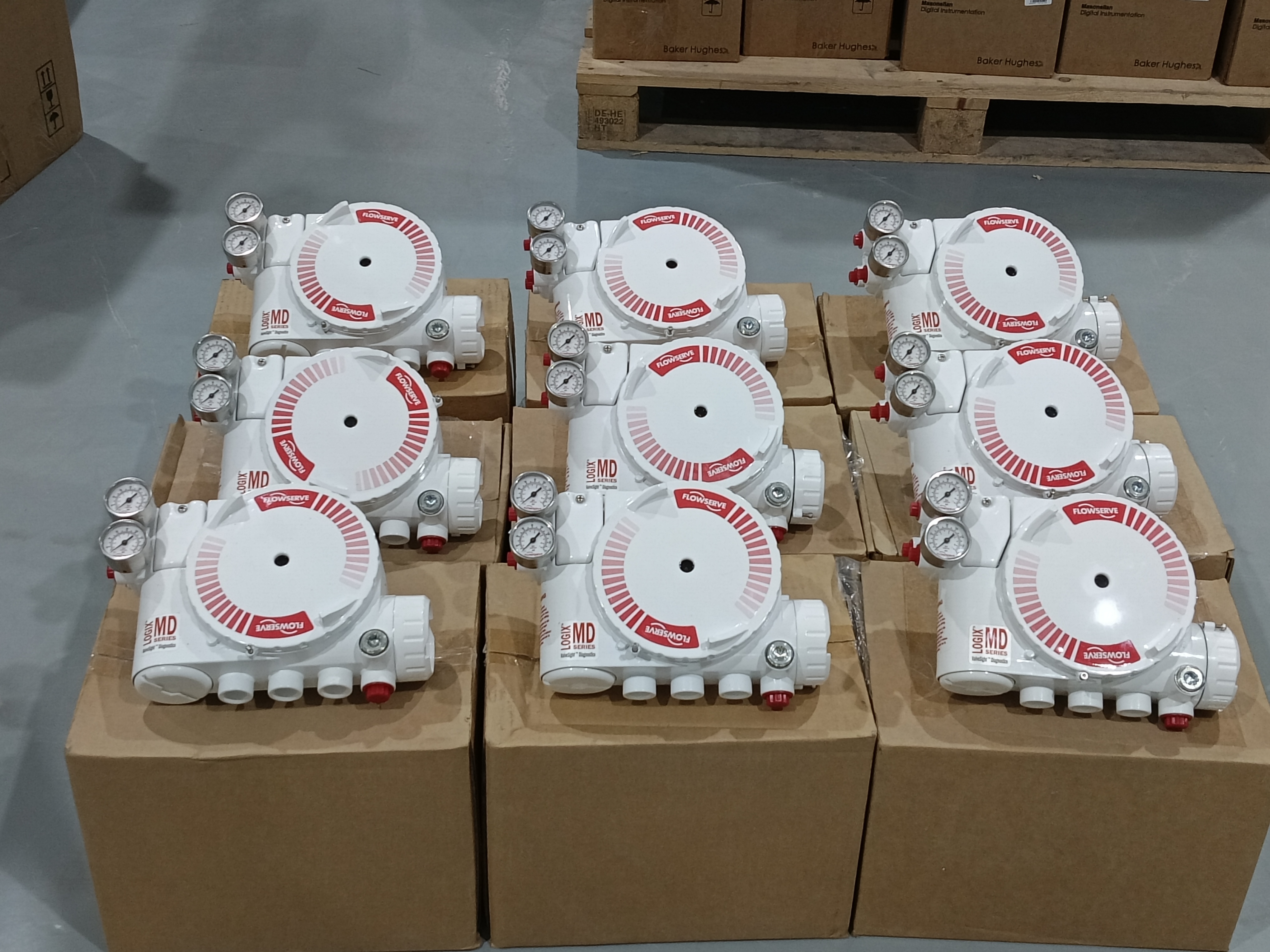

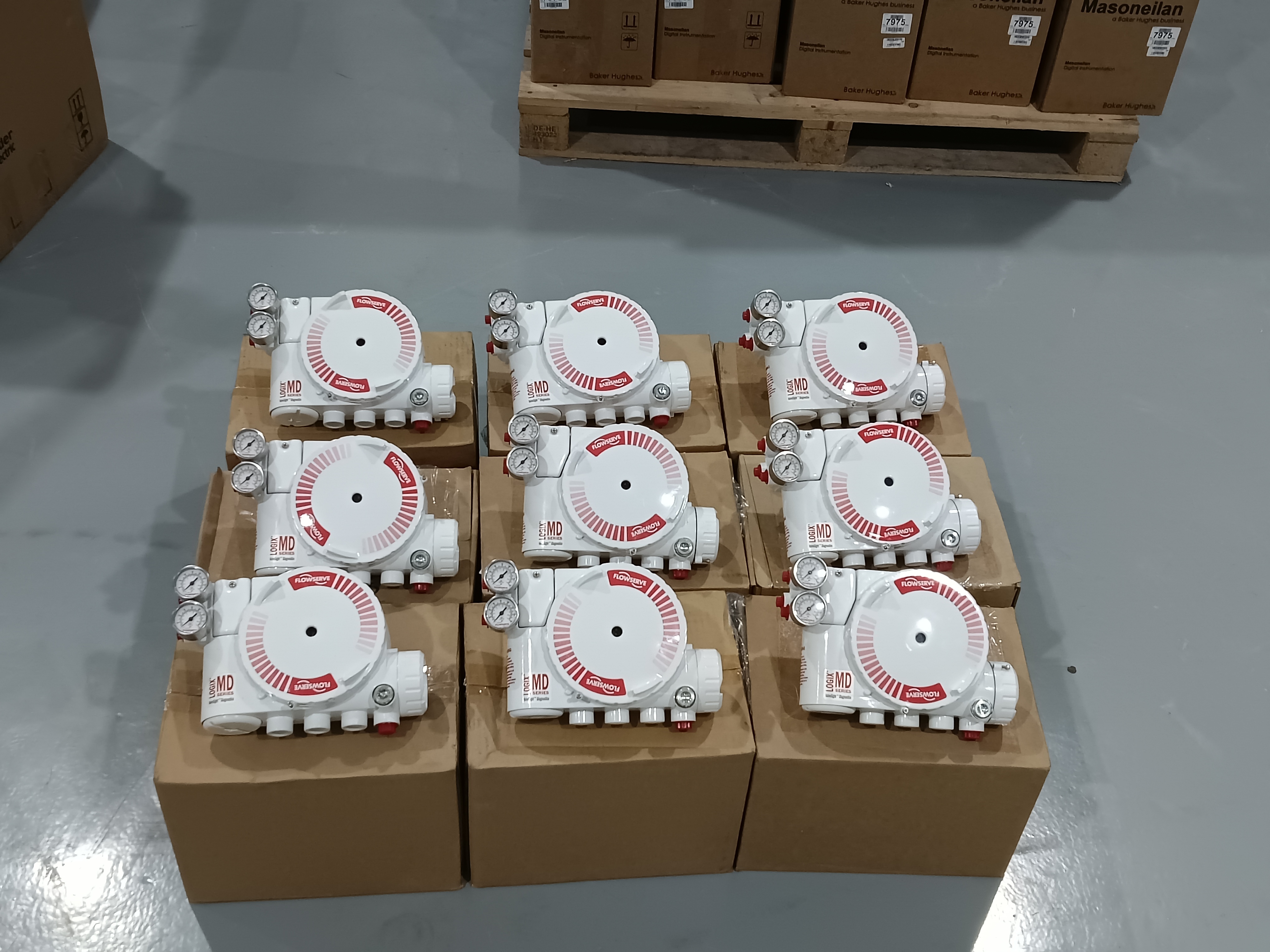

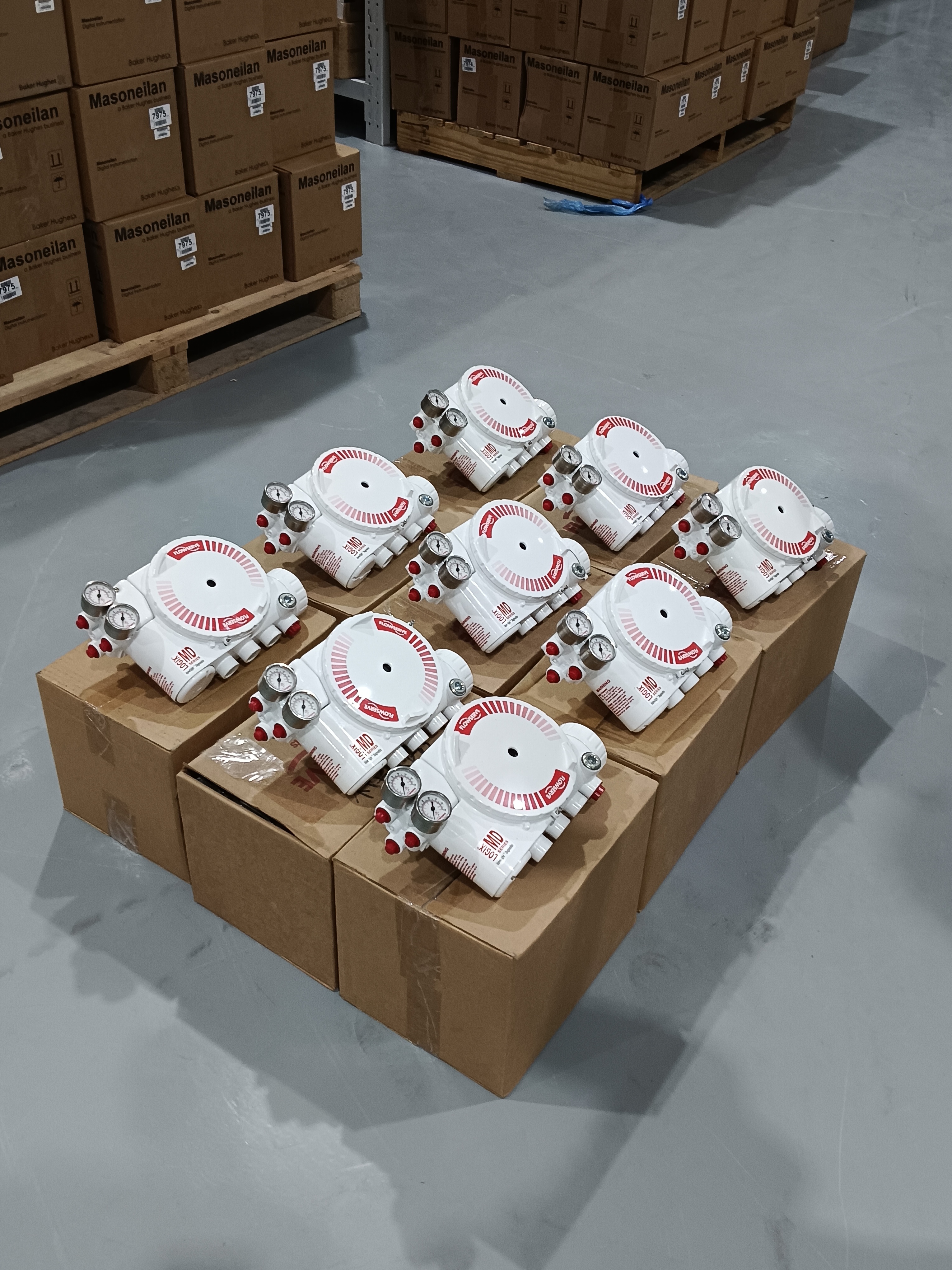

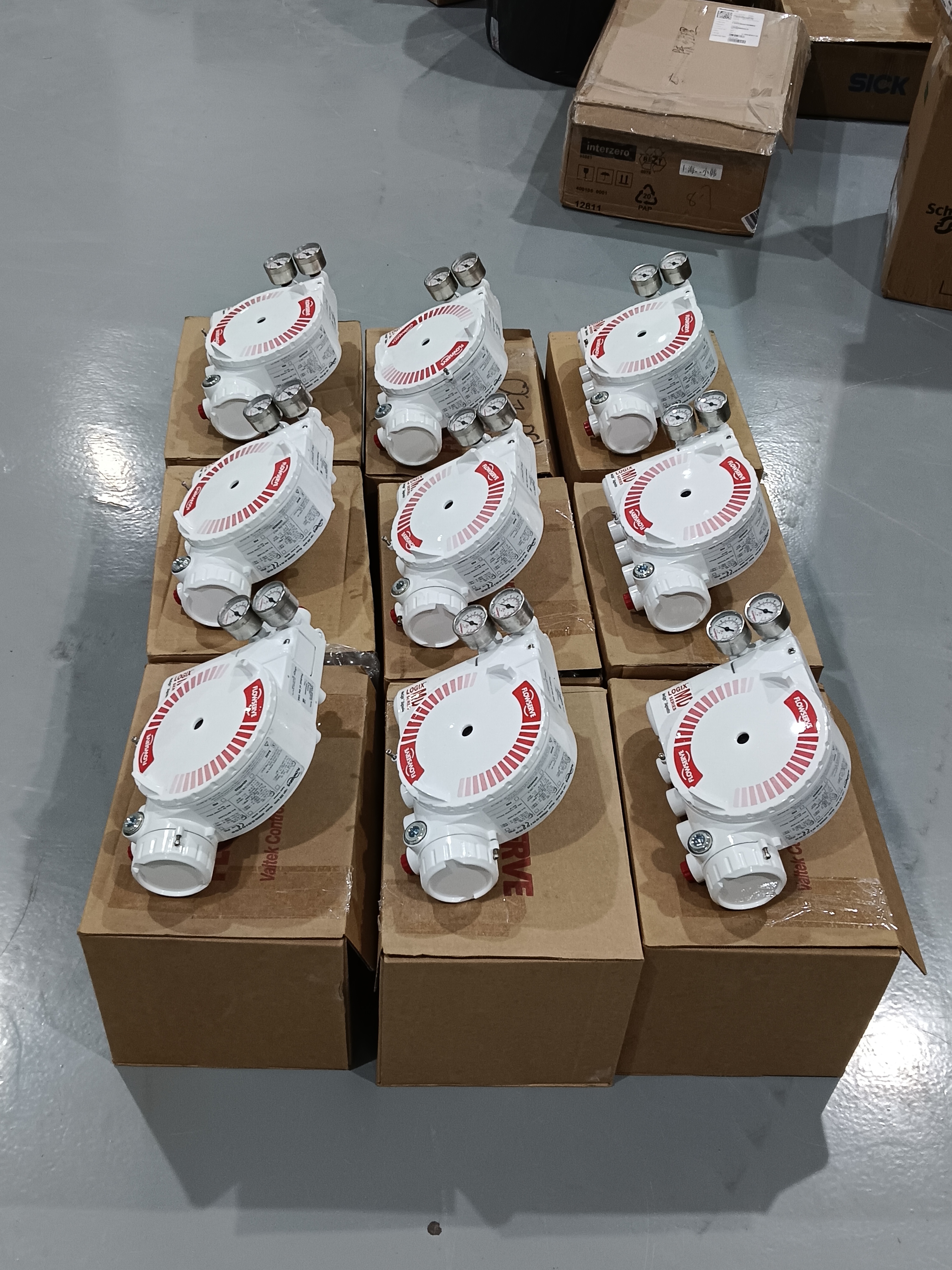

Flowserve Logix 3200MD explosiebestendige kleppositionair met piezo voor afstemming

Productoverzicht

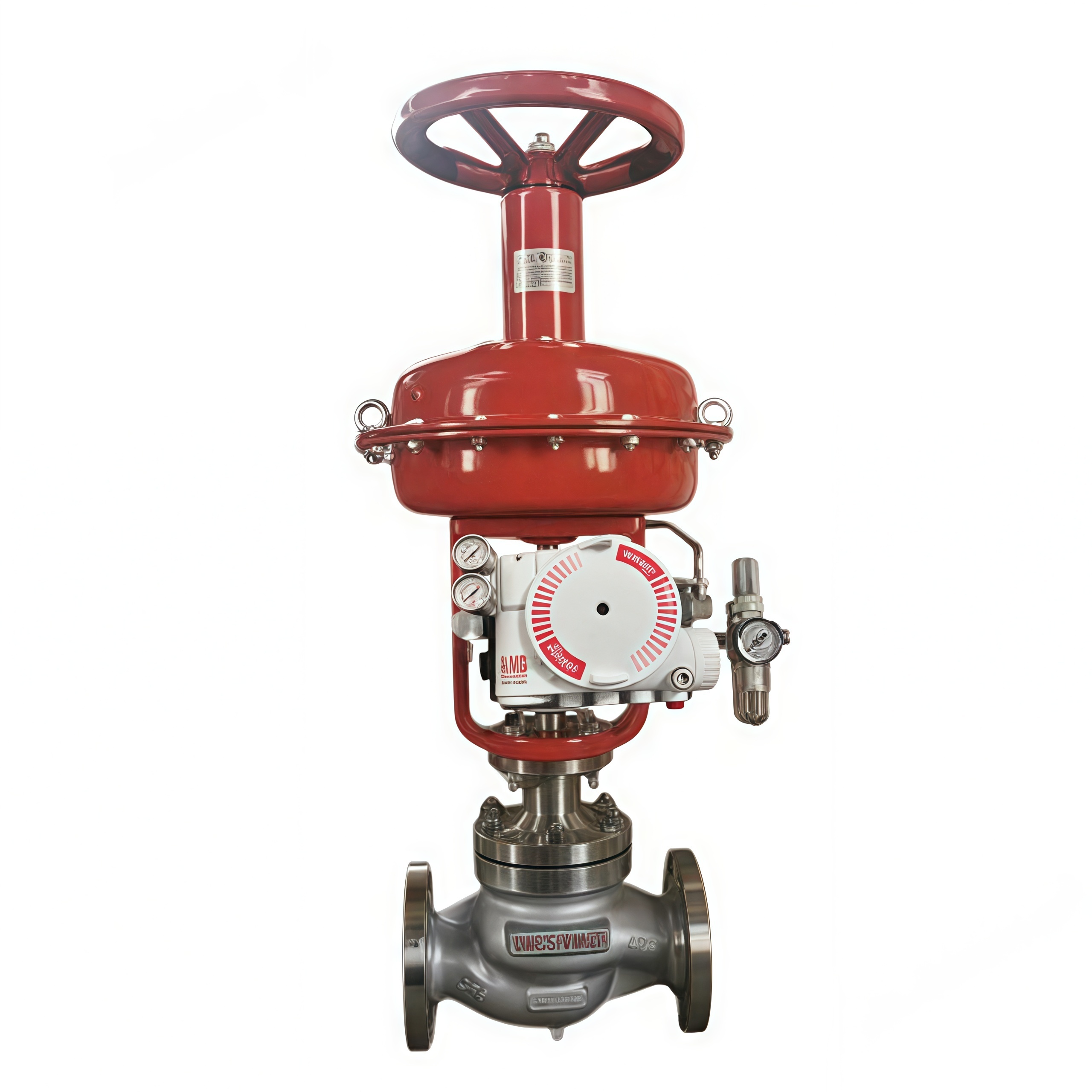

De Flowserve Logix 3200MD Digitale Klepstandsteller is een "slim" HART-communicerend instrument, ontworpen voor nauwkeurige positionering en afstemming van pneumatische regelkleppen, met name in explosiebestendige en gevaarlijke toepassingen. Het ontvangt een tweeweg 4-20 mA DC-regelsignaal en zet dit om in een proportionele pneumatische output om de klepactuator aan te sturen, ondersteunend zowel enkelwerkende als dubbelwerkende configuraties, evenals lineaire en roterende kleptypen. De 3200MD maakt gebruik van state-of-the-art piëzotechnologie voor superieure prestaties en betrouwbaarheid, met een tweestaps regelontwerp dat snellere reactietijden en strakkere regeling mogelijk maakt. Het multi-variabele gain tuning algoritme stelt de positioner in staat om grote stapveranderingen met minimale overshoot te maken, terwijl het een hoge resolutie voor zeer kleine stapveranderingen bereikt. De automatische afstemprocedure meet de actuatorrespons op cycli en selecteert optimale gainwaarden, en een gain selector stelt de gebruiker in staat om de berekende gain naar behoefte te verhogen of te verlagen. Een eenvoudige DIP-schakelaarconfiguratie maakt aanpassingen aan de afstemmodus en andere veelvoorkomende instellingen mogelijk, terwijl complexere aangepaste instellingen kunnen worden gewijzigd met een HART handheld communicator of ValveSight software. De positioner ondersteunt HART 5, 6 en 7 communicatie, met burst mode beschikbaar voor continue gegevensoverdracht. Omdat de 3200MD loop-powered is, is deze compatibel met bestaande controllers en elektrische barrières.

De behuizing is gemaakt van aluminium, met een optionele roestvrijstalen behuizing beschikbaar, en is ontworpen om zware omstandigheden te weerstaan. Het bedrijfstemperatuurbereik is -52°C tot +85°C (-62°F tot +185°F). Voor de Logix 3200MD is de explosiebestendige behuizing geclassificeerd als Klasse I Divisie 1 Groepen B-D, Ex d IIB+H2, en AEx d IIB+H2, terwijl de intrinsiek veilige classificatie Klasse I, Div 1, Groepen A-G, Ex ia IIC, en AEx ia IIC is. De niet-ontstekende classificatie is Klasse I Div 2 A-D, Ex nA, en de positioner is SIL 2-geschikt. De positioner is uitgerust met meer dan 100 nuttige waarschuwingsalarmen die kunnen waarschuwen voor mogelijke storingen van de klep, actuator en positioner, en wanneer gebruikt met ValveSight DTM-software, zijn veel diagnostische tools beschikbaar om snel problemen en potentiële problemen te diagnosticeren. Typische industrieën omvatten olie en gas, chemische verwerking, raffinage, energieopwekking, water- en afvalwaterbehandeling, en pulp en papier. De combinatie van compact modulair ontwerp, lokale configuratie, digitale communicatie en krachtige diagnostische mogelijkheden maakt de 3200MD een betrouwbare keuze voor klepautomatisering en fabrieksrendement.

Technische Specificaties

Toepassingsindustrie

1. Olie- en gasverwerking

2. Chemische en petrochemische installaties

3. Energieopwekking

4. Water- en afvalwaterbehandeling

5. Pulp- en papierfabrieken

6. Raffinage en pijpleidingdrukregeling

7. Farmaceutische productie

8. Mijnbouw en metaalverwerking

Deze industrieën vereisen nauwkeurige kleppositionering, betrouwbare communicatie en krachtige diagnostische mogelijkheden om de productie-efficiëntie en veiligheid te handhaven. De 3200MD is bijzonder geschikt voor toepassingen waar een hoge luchtcapaciteit en een laag luchtverbruik belangrijk zijn, zoals geautomatiseerde flow- en drukregeling op industriële kleppen, klepautomatisering in de olie- en gasupstream en midstream, chemische en petrochemische batch- en continue processen, stoom- en hulpsystemen in energiecentrales, en raffinage en pijpleidingdrukregeling. De piëzotechnologie in combinatie met interne feedbackprocedures zorgt voor hoogwaardige regeling met minimaal luchtverbruik. De explosiebestendige behuizing maakt installatie mogelijk in gevaarlijke gebieden waar brandbare gassen of stof aanwezig kunnen zijn. Met HART-communicatie en ValveSight-software kunnen operators klepconditiegegevens en diagnostische waarschuwingen raadplegen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en voorspellend onderhoud mogelijk maakt.

Veelvoorkomende Problemen

1. Positioner reageert niet op analoge commando's – controleer de 4-20 mA lus op continuïteit, verifieer dat de bron ten minste 3,9 mA kan leveren, en bevestig dat de klemspanning voldoet aan de vereiste compliance spanning van 10,0 VDC bij 20 mA.

2. Klep beweegt niet bij setpointverandering – controleer pneumatische aansluitingen en toevoerdruk; bevestig dat het juiste ingangssignaal het instrument bereikt en dat de kalibratie is voltooid.

3. Lokale status-LED werkt niet – controleer de voeding en verifieer dat de klemverbindingen stevig zijn.

4. Automatische afstemming mislukt – controleer de actuator slag, toevoerdruk, en dat de magnetische feedback correct is gepositioneerd; verifieer dat er geen mechanische binding is.

5. Positiefeedback onjuist – controleer de configuratie van de analoge outputkaart (indien aanwezig) en kalibreer de positioner opnieuw met behulp van de lokale interface of ValveSight-software.

6. Luchtlekken of drukval – inspecteer luchttoevoeraansluitingen, relais en actuator leidingen op lekken; verifieer dat de toevoerdruk tussen 2,1 bar (30 PSI) en 10,3 bar (150 PSI) ligt en dat de luchtkwaliteit voldoet aan ISA 7.0.01.

7. Vastzittende klep of solenoid – voer diagnostische tests uit via ValveSight om wrijving in de klepconstructie, problemen met de actuatorveer of schachtproblemen te identificeren.

8. Overmatige wrijving in de klepconstructie – voer diagnostische wrijvingsanalyse uit en vergelijk met de basislijn; inspecteer de pakking en de staat van de stang.

9. Vochtindringing in de behuizing – inspecteer dekselafdichtingen, kabelwartels en aansluitdoos; verifieer de integriteit van de explosiebestendige en omgevingsafdichting.

10. HART-communicatie intermitterend – controleer lusbedrading, afscherming, terminatie en HART-apparaatadres; verifieer DTM-integratie met het besturingssysteem.

Vervangende Modellen

1. Flowserve Logix 3200MD+

2. Flowserve Logix 520MD

3. Flowserve Logix 3800MD

4. Flowserve Logix 510+

5. Fisher DVC6200

6. Fisher DVC2000

7. Neles ND9000 Serie

8. Samson TROVIS 3730 Serie

9. Masoneilan SVI II AP

10. Foxboro SRD911

Selectie opmerking: verifieer compatibiliteit van de montageflens, actuator slagbereik, ingangssignaaltype, communicatieprotocol, toevoerdruk en behuizingsbescherming voordat u modellen vervangt. De 3200MD is ontworpen voor enkelwerkende of dubbelwerkende pneumatische actuatoren en is specifiek ontworpen voor explosiebestendige en gevaarlijke toepassingen waar de standaard 520MD niet kan worden gebruikt.
