High-Performance SIL 2 Tuning Valve Positioner Intelligent Valve Positioner voor slimme besturing

Productoverzicht

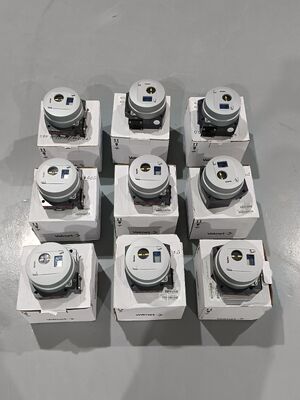

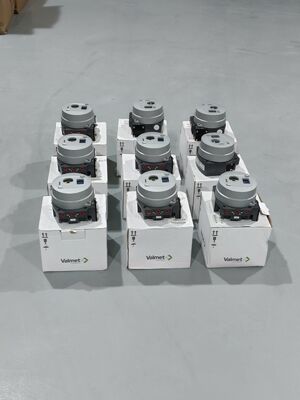

De Neles ND9000 Intelligent Valve Positioner is een microcontroller-gebaseerde klepcontroller die een 4-20 mA DC-regelsignaal of veldbuscommunicatie ontvangt en omzet in een proportionele pneumatische output om enkelwerkende of dubbelwerkende actuatoren aan te sturen, ter ondersteuning van zowel lineaire als roterende klepapplicaties. Het contactloze positie meet systeem elimineert mechanische slijtage en vereenvoudigt de installatie op elke actuator met VDI/VDE 3845 of IEC 60534-6 montage mogelijkheden. Een lokale gebruikersinterface met taal selectie maakt snelle installatie en kalibratie mogelijk, en hetzelfde apparaat kan worden gebruikt voor lineaire en roterende kleppen, dubbel- en enkelwerkende actuatoren, waardoor de voorraad reserveonderdelen wordt verminderd. Het instrument ondersteunt uitwisselbare communicatie opties, waaronder HART 6 of 7, FOUNDATION Fieldbus en Profibus PA, waardoor eenvoudige upgrades mogelijk zijn door het vervangen van de communicatiekaart. Optionele eindschakelaars en een positietransmitter (alleen in HART) bieden kleppositie feedback zonder extra hardware. De ND9000 is SIL 2 gecertificeerd door TÜV volgens IEC 61508, waardoor het geschikt is voor veiligheidsgerelateerde toepassingen. Omdat de ND9000 lus-gevoed is en werkt met slechts 3,6 mA, is hij compatibel met bestaande controllers en elektrische barrières. De lokale gebruikersinterface, gecombineerd met DTM/EDD-ondersteuning, maakt snelle inbedrijfstelling en configuratie mogelijk, zowel lokaal als vanaf een externe locatie met behulp van DCS asset management tools.

De behuizing is vervaardigd uit geanodiseerde aluminiumlegering en polymeercomposiet, of optioneel volledig roestvrij staal, en biedt IP66 en NEMA 4X bescherming tegen stof, waterindringing en corrosieve atmosferen. Het standaard bedrijfstemperatuurbereik is -40°C tot +85°C, met een arctische versie die de werking uitbreidt tot -53°C. Het toevoerdrukbereik is 0,14 tot 0,8 MPa (1,4 tot 8 bar), en de ND9000 biedt een laag energie- en luchtverbruik voor een lagere totale eigendomskosten. De positioner heeft een uitgebreid certificeringsportfolio, waaronder ATEX, IECEx, INMETRO, cCSAus, CCOE/PESO, KOSHA, GOST R en NEPSI goedkeuringen voor intrinsiek veilige en explosiebestendige toepassingen. Het wordt veelvuldig ingezet in de olie- en gasindustrie, chemische verwerking, raffinage, energieopwekking, waterzuivering, pulp en papier, en algemene industriële procesbesturing. De ND9000 kan worden geïntegreerd met alle grote DCS-systemen, en zijn open architectuur maakt vrije koppeling mogelijk met software en hardware van verschillende fabrikanten via FDT en EDD technologieën. De combinatie van benchmark regelprestaties, superieure diagnostiek en een toekomstbestendig modulair ontwerp maakt de ND9000 een betrouwbare keuze voor klepautomatisering, fabrieks efficiëntie en voorspellend onderhoud.

Technische Specificaties

Toepassingsindustrie

1. Olie- en gasverwerking

2. Chemische en petrochemische installaties

3. Energieopwekking

4. Water- en afvalwaterzuivering

5. Pulp- en papierfabrieken

6. Raffinage en pijpleiding drukregeling

7. Farmaceutische productie

8. Mijnbouw en metaalverwerking

Deze industrieën vereisen nauwkeurige kleppositionering, betrouwbare communicatie en geavanceerde diagnostische mogelijkheden om de productie-efficiëntie en veiligheid te handhaven. De ND9000 is bijzonder geschikt voor toepassingen waar benchmark regelprestaties op roterende en lineaire kleppen belangrijk zijn, zoals geautomatiseerde flow- en drukregeling, klepautomatisering in de upstream en midstream van olie en gas, batch- en continue processen in chemische en petrochemische installaties, stoom- en hulpsystemen in energiecentrales, en raffinageoperaties. De contactloze positie meet technologie verlengt de levensduur en is ideaal voor zowel Neles als externe pneumatische actuatoren. Met HART of veldbuscommunicatie en online klepdiagnostiek kunnen operators klepconditiegegevens, prestatie trends en diagnostische waarschuwingen raadplegen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en voorspellend onderhoud mogelijk maakt.

Veelvoorkomende problemen

1. Positioner reageert niet op ingangssignaal – controleer de 4-20 mA lus op continuïteit, verifieer dat de bron minimaal 3,6 mA kan leveren, en bevestig dat de klemspanning voldoet aan de vereiste compliance spanning.

2. Klep beweegt niet bij setpoint wijziging – controleer pneumatische aansluitingen en toevoerdruk; bevestig dat het juiste ingangssignaal het instrument bereikt en dat de kalibratie is voltooid.

3. Lokaal display functioneert niet – controleer de voeding en verifieer dat de klemverbindingen stevig zijn.

4. Automatische kalibratie mislukt – controleer de klep slag, toevoerdruk, en dat de contactloze positie sensor correct is gepositioneerd; verifieer dat er geen mechanische binding is.

5. Onjuiste positie feedback – controleer de configuratie van de eindschakelaar of positietransmitter en kalibreer de positioner opnieuw met behulp van de lokale interface of DTM/EDD software.

6. Lekken of drukval – inspecteer luchttoevoer aansluitingen, relais en actuator leidingen op lekken; verifieer dat de toevoerdruk tussen 1,4 en 8 bar ligt en dat de luchtkwaliteit adequaat is.

7. Vastzittende klep of magneetklep – voer online klep diagnostische tests uit om wrijving van de klep assemblage, problemen met de actuator veer, of schacht problemen te identificeren; bekijk opgeslagen diagnostische trends.

8. Overmatige wrijving van de klep assemblage – voer diagnostische wrijvingsanalyse uit en vergelijk deze met de baseline; inspecteer de pakking en de staat van de stang; bekijk het aantal cycli en de signatuur gegevens.

9. Vochtindringing in de behuizing – inspecteer de afdichtingen van de deksel, kabelwartels en aansluitdoos; verifieer de IP66 / NEMA 4X integriteit.

10. Intermitterende communicatie – controleer de lus bedrading, afscherming, terminatie en apparaat adres; verifieer de DTM/EDD integratie met het besturingssysteem.

Vervangende modellen

1. Neles ND7000 Serie

2. Neles ND9100 Serie

3. Neles ND9200 Serie

4. Neles ND9300 Serie

5. Neles ND9400 Serie

6. Fisher DVC6200

7. Fisher DVC2000

8. Samson TROVIS 3730 Serie

9. Masoneilan SVI II AP

10. Flowserve Logix 520MD

Selectie opmerking: verifieer de compatibiliteit van de montageflens, het slagbereik van de actuator, het type ingangssignaal, het communicatieprotocol, de toevoerdruk en de behuizingsbescherming voordat u modellen vervangt. De ND9000 is ontworpen voor enkelwerkende of dubbelwerkende pneumatische actuatoren en biedt volledig achterwaarts compatibele montagekits met eerdere Neles positioner generaties.
