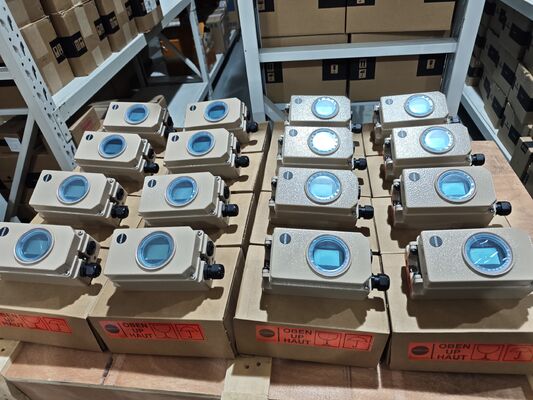

HART-klepstandsteller met EXPERTplus klepdiagnose - Samson 3730-3 Elektropneumatische klepstandsteller

Productoverzicht

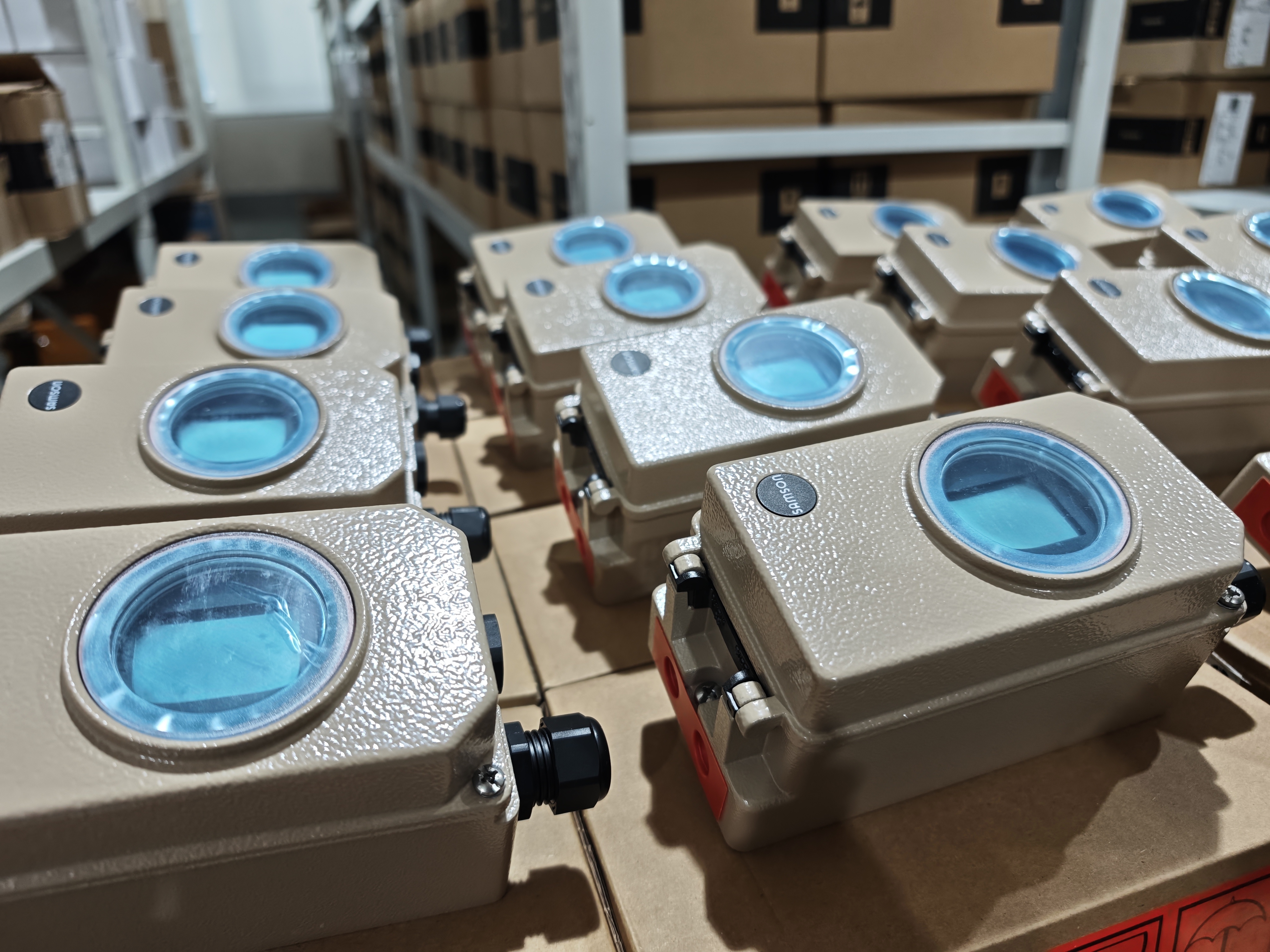

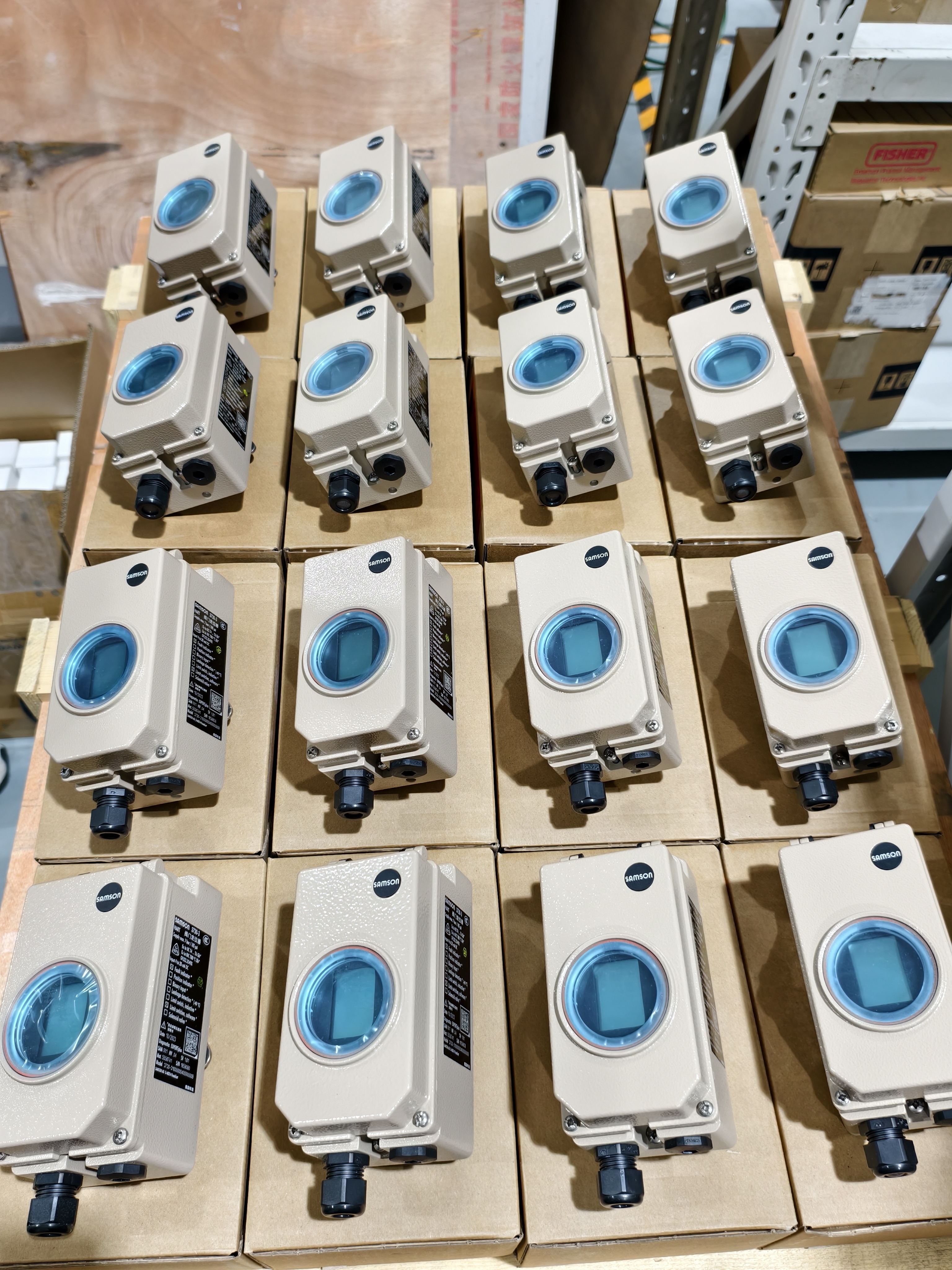

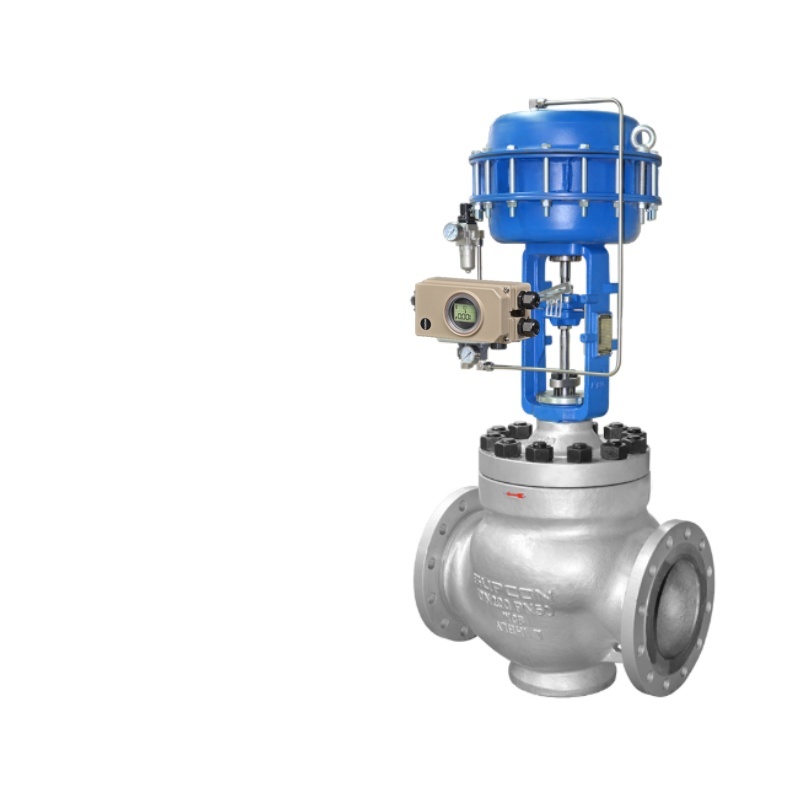

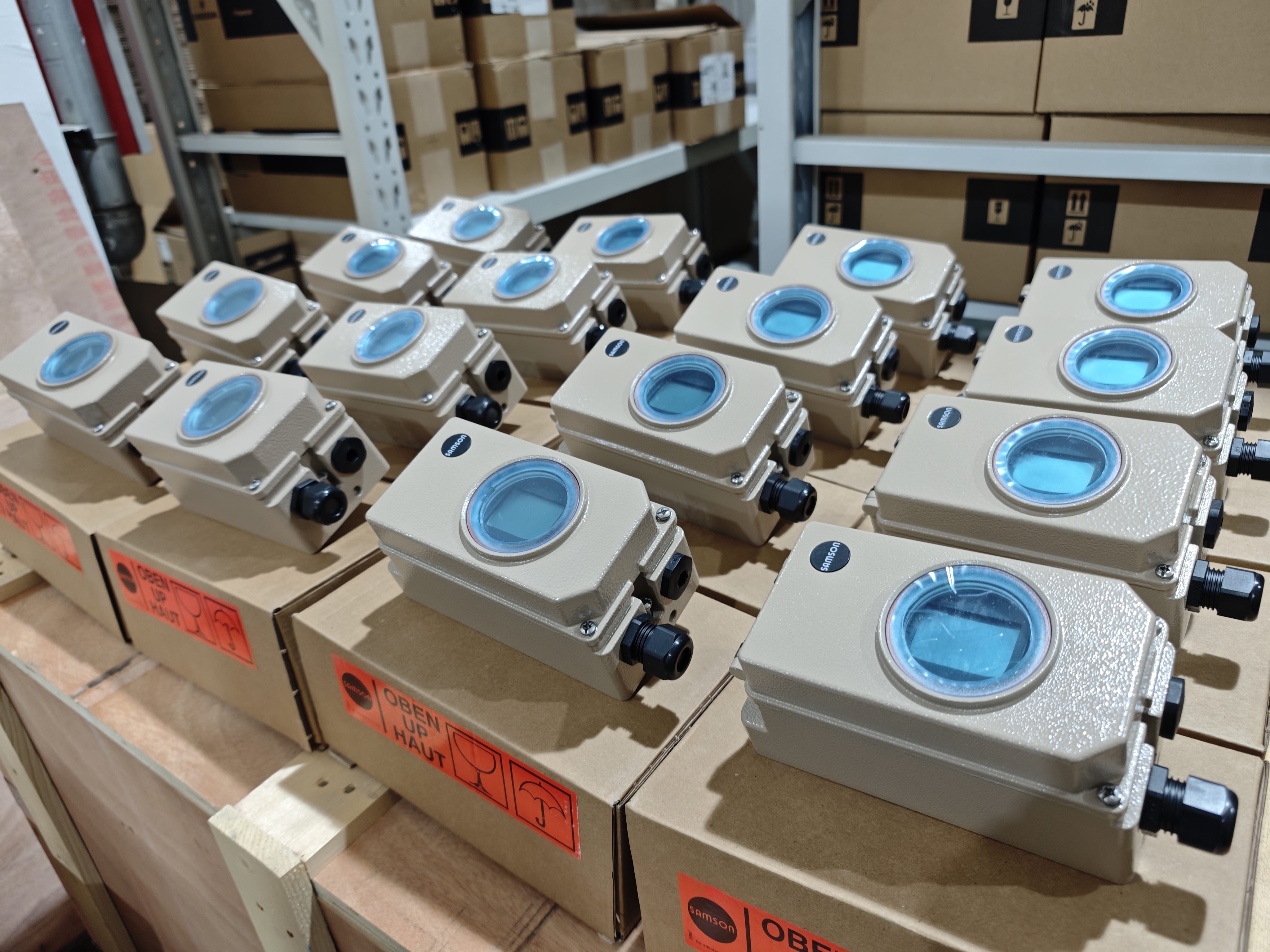

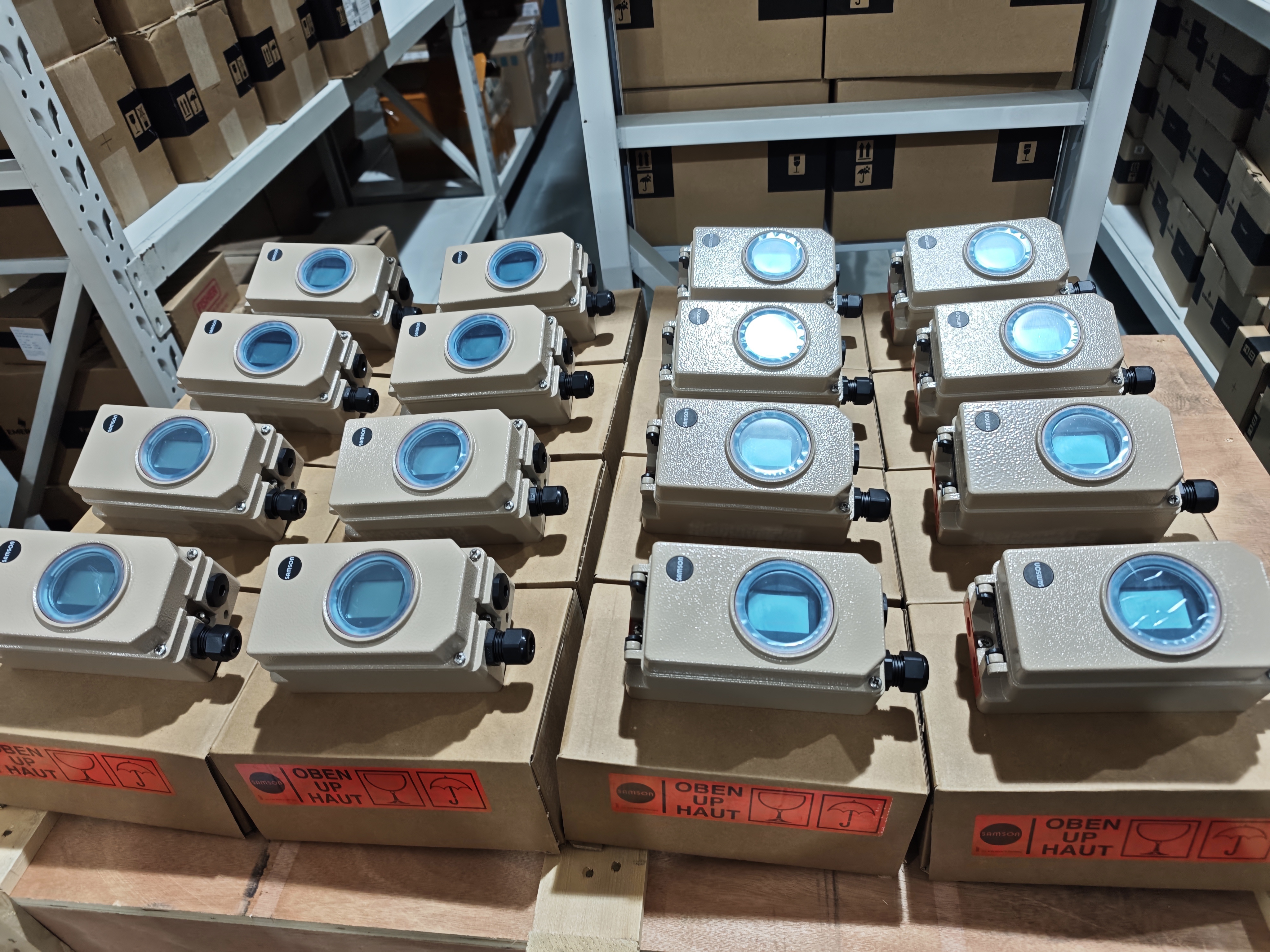

De Samson 3730-3 Elektropneumatische Klepstandsteller is een slim, HART-communicerend instrument dat zorgt voor een vooraf bepaalde toewijzing van de klepstand aan het 4-20 mA regelsignaal op pneumatische regelkleppen. Het is verkrijgbaar als enkelwerkende of dubbelwerkende standsteller voor montage op lineaire en roterende actuatoren, met ondersteuning voor slagbereiken van 3,6 tot 300 mm en openingshoeken van 24° tot 100°. De 3730-3 maakt gebruik van een contactloos slagdetectiesysteem dat mechanische slijtage elimineert en de installatie op actuatoren met IEC 60534-6-1, VDI/VDE 3847, VDI/VDE 3845 of SAMSON integrale montage vereenvoudigt. Een platte tekstweergave met NAMUR-aanbeveling NE 107 statussen en berichten biedt een duidelijk overzicht van de apparaatstatus, en de eenvoudige bediening met één knop en menu-gestuurde bediening met roteerbare leesrichting maakt snelle installatie en kalibratie in elke montagepositie mogelijk. Het instrument ondersteunt HART 7-communicatie en is SAM DIGITAL-ready, waardoor integratie met moderne asset management systemen mogelijk is. Geïntegreerde EXPERTplus-diagnostiek voor regelkleppen biedt realtime gegevens voor voorspellend onderhoud, waarbij de klepconditie wordt geregistreerd terwijl het proces loopt en berichten worden gegenereerd over vereist onderhoudswerk. Alle parameters worden opgeslagen in niet-vluchtig EEPROM om instellingen te beschermen tijdens stroomuitval, en de standsteller is een tweevoudig systeem met een kleine elektrische belasting van 410 Ω. De vervangingsinitialisatiemodus maakt het mogelijk om de standsteller in geval van nood te starten terwijl de fabriek draait zonder de klepstand te veranderen. De standsteller beschikt ook over een instelbare sluitfunctie, beperking van de uitgangsdruk en automatische nulbewaking om langdurige nauwkeurigheid te behouden.

De behuizing is vervaardigd uit spuitgietaluminium of roestvrij staal, wat IP66 en NEMA 4X bescherming biedt tegen stof, waterindringing en corrosieve atmosferen. Het toevoerluchbereik is 1,4 tot 7 bar (20 tot 105 psi), en de standsteller biedt een hoge luchtopbrengst voor snelle en stabiele regeling. De 3730-3 beschikt over explosiebeveiligingscertificeringen, waaronder intrinsieke veiligheid, bescherming door omkasting en verhoogde veiligheid. De geïntegreerde temperatuursensor en bedrijfsurenteller bieden aanvullende diagnostische inzichten. Het apparaat bevat ook twee standaard programmeerbare positie-alarmen en zelfdiagnostiek met berichten die worden uitgegeven via een foutalarmcontact of een optionele analoge positietransmitter. Typische industrieën zijn olie en gas, chemische verwerking, raffinage, energieopwekking, waterbehandeling en algemene industriële procesregeling. De combinatie van toonaangevende regelprestaties, EXPERTplus-diagnostiek en een toekomstbestendig modulair ontwerp maakt de 3730-3 een betrouwbare keuze voor klepautomatisering, fabrieksrendement en voorspellend onderhoud.

Technische specificaties

Toepassingsindustrie

1. Olie- en gasverwerking

2. Chemische en petrochemische installaties

3. Energieopwekking

4. Water- en afvalwaterzuivering

5. Pulp- en papierfabrieken

6. Raffinage en pijpleidingdrukregeling

7. Farmaceutische productie

8. Algemene industriële procesregeling

Deze industrieën vereisen nauwkeurige kleppositionering, betrouwbare communicatie en geavanceerde diagnostische mogelijkheden om de productie-efficiëntie en veiligheid te handhaven. De 3730-3 is bijzonder geschikt voor toepassingen met uitdagende transitietijdvereisten, uitdagende omgevingsomstandigheden en smoorafsluiters. De contactloze slagdetectietechnologie verlengt de levensduur en is ideaal voor zowel Samson als externe pneumatische actuatoren. Met HART-communicatie en EXPERTplus-diagnostiek hebben operators toegang tot klepconditiegegevens, prestatie-trends en diagnostische waarschuwingen zonder gevaarlijke gebieden te betreden, wat de veiligheid verbetert en voorspellend onderhoud mogelijk maakt.

Veelvoorkomende problemen

1. Standsteller reageert niet op ingangssignaal – controleer de 4-20 mA lus op continuïteit, verifieer dat de bron voldoende stroom kan leveren en bevestig dat de elektrische aansluitingen correct zijn; controleer op beschadigde magnetoelektrische componenten, onjuiste toevoerdruk of geblokkeerde luchtpaden.

2. Klepstand overschrijdt of loopt achter op het setpoint – verifieer dat de positie van het feedbackhendelpunt correct is, controleer de bereik- en nulinstellingen en bevestig dat de magneet zijn magnetisme niet heeft verloren.

3. Standsteller oscilleert of jaagt – controleer de afstelbout van de versterkerbalans, verlaag de opening van de uitgangsdempingsnaaldklep en verifieer dat alle feedbackaansluitingen stevig en vastzitten.

4. Slechte lineariteit of grote fout – verifieer installatie en afstelling, controleer op luchtlekken in het pneumatische systeem, inspecteer de magnetoelektrische assemblage en zorg ervoor dat alle schroeven vastzitten en de nozzle/flapperposities correct zijn.

5. Langzame reactie of trage werking – reinig de restrictor in de membraankamer, inspecteer de nozzle/flapper op beschadiging, controleer op luchtlekken, verifieer de installatie van de feedbackveer en bevestig dat de toevoerdruk voldoende is en de flow van de drukregelaar voldoende is.

6. Onstabiel feedbacksignaal – controleer de slagdetector en verbindingskabels op losse of beschadigde aansluitingen, en verifieer dat de toevoerluchtdruk stabiel is.

7. Automatische kalibratie kan niet worden voltooid – controleer de actuator slag, toevoerdruk en dat de contactloze slagdetector correct is gepositioneerd; verifieer dat er geen mechanische binding is.

8. Luchtlekken of drukval – inspecteer luchttoevoeraansluitingen, relais en actuatorleidingen op lekken; verifieer dat de toevoerluchtdruk tussen 1,4 en 7 bar ligt.

9. Vochtindringing in de behuizing – inspecteer dekselafdichtingen, kabelwartels en aansluitdoos; verifieer de IP66 / NEMA 4X integriteit.

10. HART-communicatie intermitterend – controleer de lusbedrading, afscherming, terminatie en HART-apparaatadres; verifieer DTM/EDD-integratie met het besturingssysteem.

Vervangende modellen

1. Samson TROVIS 3730-3

2. Samson 3730-6 (upgrade met druksensoren)

3. Samson 3730-2

4. Samson 3730-4 (PROFIBUS)

5. Samson 3730-5 (FOUNDATION Fieldbus)

6. Samson 3725

7. Samson 4763

8. Fisher DVC6200

9. Fisher DVC2000

10. Masoneilan SVI II AP

Selectie opmerking: verifieer de compatibiliteit van de montageflens, het actuator slagbereik, het ingangssignaaltype, het communicatieprotocol, de toevoerdruk en de behuizingsbescherming voordat u modellen vervangt. De 3730-3 is ontworpen voor enkelwerkende of dubbelwerkende pneumatische actuatoren en kan dienen als directe vervanging voor oudere analoge standstellers. De TROVIS 3730-3 is het aangewezen vervangende apparaat, aangezien de 3730-3 in de nabije toekomst zal worden stopgezet.
