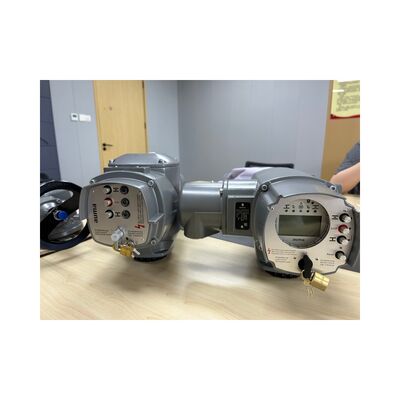

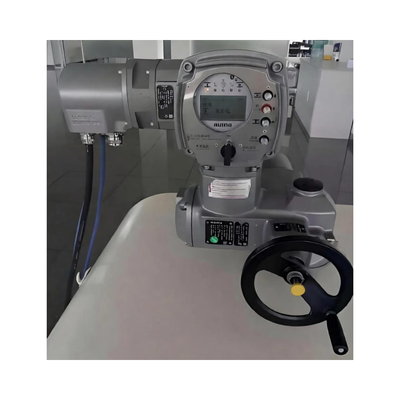

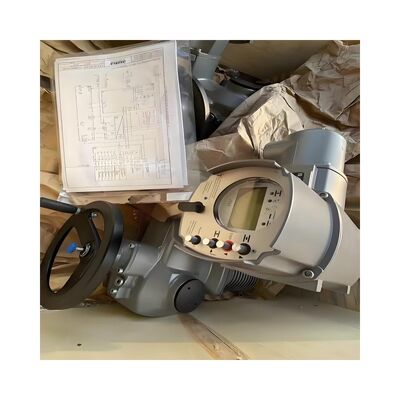

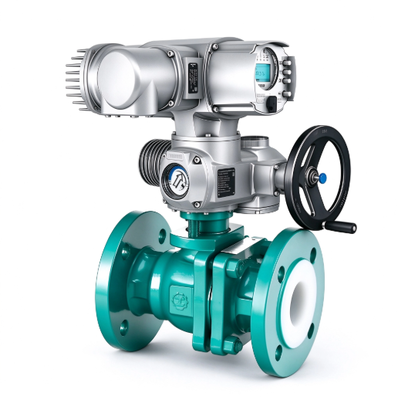

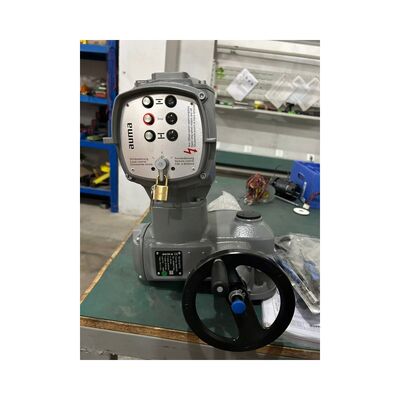

AUMA SA-serie Multi-Turn elektrische actuator met bediening voor ventilautomatisering

Productoverzicht

Het AUMA SA Series Multi-Turn Elektrische Actuator Pakket is een compleet klepautomatiseringssysteem dat de SA multi-turn actuator combineert met integrale actuatorbesturingen (AM of AC serie) in één voorgemonteerde, in de fabriek geteste unit. Het wordt geleverd als een gecoördineerd pakket om de inbedrijfstellingstijd te verkorten en de noodzaak om de actuator, besturingseenheid, feedbackcomponenten en elektrische interfaces afzonderlijk op elkaar af te stemmen te elimineren. Het pakket is gecentreerd rond een robuuste wormwieloverbrenging met een koppelbereik van 10 Nm tot 32.000 Nm en uitgangssnelheden van 4 tpm tot 180 tpm, aangedreven door 3-fasige AC, 1-fasige AC of DC motoren, afhankelijk van de configuratie. Limiet- en koppeldetectie zijn geïntegreerd, en lokale bediening is mogelijk via een handwiel voor handmatige overbrugging. De actuator kan worden gecombineerd met besturingen variërend van eenvoudige OPEN-DICHT eenheden tot micro-gestuurde versies met veldbusinterface en logboekregistratie van bedrijfsgegevens.

De behuizing is standaard IP67-geclassificeerd met optioneel IP68, wat bescherming biedt tegen stof, waterindringing en tijdelijke onderdompeling. Het bedrijfstemperatuurbereik is -30°C tot +70°C, waardoor het pakket geschikt is voor buiten-, spoel- en veeleisende industriële omgevingen. Corrosiebescherming voldoet aan de KS-klassevereisten voor toepassingen met hoge weerstand. Beschikbare besturingsopties omvatten de AM-serie voor basis open-dicht toepassingen en de AC-serie voor geavanceerde diagnostiek, veldbuscommunicatie (Profibus, Modbus, Foundation Fieldbus) en integratie van asset management. Certificeringen kunnen ATEX, IECEx, FM en CSA omvatten voor gebruik in gevaarlijke gebieden, met SIL 2 en SIL 3 capaciteit beschikbaar voor geselecteerde configuraties. De SA Series wordt veelvuldig ingezet in waterzuivering, energieopwekking, olie en gas, chemische verwerking en maritieme toepassingen waar betrouwbare klepautomatisering en een lange levensduur essentieel zijn.

Technische specificaties

Toepassingsindustrie

1. Water- en afvalwaterzuivering

2. Energieopwekking (thermisch, waterkracht, nucleair)

3. Olie- en gasproductie en -transport

4. Chemische en petrochemische verwerking

5. Pulp en papier

6. Mijnbouw en mineralen

7. Maritieme en scheepsbouw

8. Voedingsmiddelen- en drankenverwerking

Deze industrieën vereisen betrouwbare klepautomatisering voor open-dicht en positioneringsfuncties op schuifafsluiters, regelkleppen, vlinderkleppen en schuiven. De SA Series kan hoge schakelfrequenties, afgelegen installaties en gevaarlijke omgevingen aan wanneer correct geconfigureerd met de juiste besturingen en certificeringen. Juiste montage, luchtkwaliteit (voor pneumatische accessoires indien gebruikt) en elektrische bescherming zijn belangrijk voor betrouwbaarheid op lange termijn.

Veelvoorkomende problemen

1. Actuator reageert niet op commando — controleer de stroomvoorziening van de besturingseenheid, de positie van de keuzeschakelaar (LOKAAL/VERWIJDERD) en de status van de veldbuscommunicatie.

2. Koppelstoring tijdens bedrijf — controleer de klepzitting, de stamuitlijning en de instellingen van de koppellimiet; reset via de RESET-knop of een veldbuscommando.

3. Thermische storingsuitschakeling — motorbeveiliging is geactiveerd; laat afkoelen, controleer het bedrijfscyclus en de omgevingstemperatuur, controleer de motorafmetingen.

4. Eindschakelaar slaat niet aan — inspecteer het eindschakelaarmechanisme, controleer de reisinstellingen en controleer op mechanische obstructie.

5. Handwiel grijpt niet aan — controleer het mechanisme voor handmatige overbrugging, controleer de positie van de ontkoppelhendel en inspecteer de interne tandwielen.

6. Positiefeedback onjuist — kalibreer de positietransmitter opnieuw, controleer de bedrading van de 4–20 mA lus en controleer de encoderfunctie.

7. Display toont configuratiefout — controleer de parameterinstellingen, controleer de configuratie van de besturingseenheid tegen de klepgegevens en reset.

8. Veldbuscommunicatie mislukt — controleer de busbedrading, terminatie, apparaatadres en protocolconfiguratie.

9. Behuizingsindringing of vocht — inspecteer afdichtingen, kabelwartels en stekker/bus connector; vervang O-ringen indien nodig.

10. Klepdrift of jagen tijdens modulatie — controleer de besturingsafstemming, controleer of de actuator van de SAR-serie is voor modulatie, en inspecteer de klepkoppelvereisten.

Vervangende modellen

AUMA SAR Series (modulatie), AUMA SQ Series (part-turn), AUMA SAEx Series (explosieveilig), AUMA SA-UW Series (onderwater), Rotork IQ3 Series, Rotork IQT Series, SIPOS 7 Series, Limitorque MX Series, EIM TEC Series, Bernard S series, Auma SA 07.2, SA 07.6, SA 10.2, SA 14.2, SA 14.6, SA 16.2, SA 25.1, SA 30.1, SA 35.1, SA 40.1, SA 48.1.
Selectie opmerking: bevestig koppelvereiste, uitgangssnelheid, klepaansluitingsstandaard (ISO 5210/DIN 3210), type besturingseenheid, communicatieprotocol en certificering voor gevaarlijke gebieden vóór vervanging.
